A equação que dará o valor CORRETO da densidade aproximada do alumínio cristalino CFC, em [kg/m3], caso o raio (r) atômico seja substituído em [m] será: (considere o PM do Al 27g).

Marque a alternativa que indique uma condição físico-química adequada para que um elemento químico se dissolva, intersticialmente, na estrutura cristalina de um outro elemento:

Considerando a célula unitária do C, na forma de diamante e grafite, escolha a opção CORRETA:

Considerando o alumínio PM = 27g e a densidade igual a 2700 kg/m³, a opção mais próxima do número de átomos presentes em 2 mm³ é

A respeito da teoria da termodinâmica e cinética da nucleação e crescimento é possível afirmar que

Considerando-se a ligação química para o composto XY, a figura a seguir, mostra a energia resultante (!$ E !$) para os íons X⁺ e Y^-, em função da distância “r”.

r,(nm)

Assim, para essas condições, temos as seguintes equações que governam a ligação:

!$ E !$ = !$ E !$_{!$ a !$} + !$ E !$_{!$ r !$} !$ E !$_{!$ a !$} = − !$ \dfrac{A}{r} !$ !$ E !$!$ r !$ = !$ \dfrac{B}{r^{n}} !$

Os termos (!$ E !$!$ a !$) e (!$ E !$!$ r !$) representam, respectivamente, as energias de atração e repulsão em eV, nos quais (A), (B) e (!$ n !$) valem respectivamente (1,436), (7,32 x 10^-6) e (8). Assim, com relação:

I) a expressão que permite calcular a distância interatômica de equilíbrio (!$ r !$₀);

II) o valor aproximado de (!$ r !$₀);

III) com relação a F de ligação,

tem-se que I), II) e III) correspondem, respectivamente, a: (escolha a opção CORRETA).

De modo geral, quais são os possíveis efeitos da velocidade de deformação (!$ \varepsilon !$· =!$ \dfrac{d\varepsilon }{dt} !$) na temperatura e na carga de laminação a quente, respectivamente?

Suponha que você deseja maximizar a resistência "!$ \sigma !$" (limite de resistência) de uma liga metálica, controlando o tamanho de grão do metal, em um processo de conformação mecânica a quente. Então, você deve atuar no incremento da taxa de nucleação "!$ N !$" dos sítios de formação de novos grãos e na diminuição da taxa de crescimento "!$ C !$" do grão, no processo de recristalização da microestrutura dessa liga. Dessa forma, escolha a opção que descreve corretamente como é possível provocar esses efeitos, na prática, atuando no controle dos parâmetros do processo:

Na maioria dos processos de soldagem por fusão, uma fonte de calor concentrada, de alta intensidade, é aplicada em uma posição da junta e deslocada ao longo desta. O calor gerado por essa fonte escoa principalmente por condução através das peças e, exceto para a soldagem de peças de pequenas dimensões, as perdas por radiação e convecção na superfície da peça e o efeito de outras fontes de calor pode ser desprezada. Essa transferência de calor da fonte para a junta causa alterações de temperatura na solda e nas regiões adjacentes do metal de base, que dependem da forma com que o calor é difundido para o restante do material sendo soldado. Por sua vez, essas variações de temperatura causam, além da fusão e solidificação do cordão de solda, variações dimensionais e alterações microestruturais localizadas, que podem resultar em efeitos indesejáveis. Existem dois parâmetros muito importantes na soldagem, que são a “Energia de Soldagem” e a “Temperatura de Pré-Aquecimento”, que são facilmente controlados e monitorados, e que influenciam significativamente no perfil do fluxo de calor na soldagem. Esses parâmetros, devidamente ajustados, podem minimizar os efeitos deletérios, tais como: tensões residuais e distorção; deterioração de propriedades mecânicas (ductilidade, tenacidade, resistência mecânica, etc.); formação de trincas; deterioração de propriedades físicas, químicas, etc. Com base nas considerações acima e nas curvas a seguir, marque a alternativa que apresenta CORRETAMENTE quais são os efeitos provocados na taxa de resfriamento e no gradiente térmico, na região da solda, pela variação da Energia de Soldagem e pela aplicação do Pré-aquecimento na soldagem.

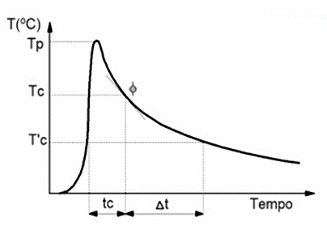

Representação esquemática do ciclo térmico na soldagem em um só pase

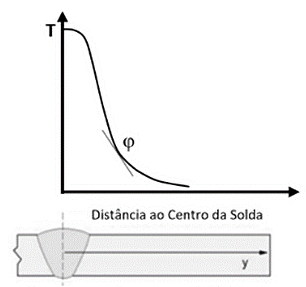

Curva esquemática de repartição térmica em solda.

Fonte: Marques, P. V.; Modenesi, P.J. Bracarense, A. Q.: Soldagem: fundamentos e tecnologia, UFMG, 2011.

Considerando um sistema com um componente, por que os alotrópicos estáveis, nas temperaturas mais altas, têm Entalpias maiores do que os alotrópicos estáveis, nas temperaturas mais baixas, por exemplo !$ H !$_Feγ > !$ H !$_Feα?
