Os motores de corrente contínua podem ser classificados de acordo com o tipo de ligação das bobinas de campo e de armadura. O motor denominado “universal” pode ser alimentado tanto em corrente contínua quanto em corrente alternada, e os enrolamentos de campo e de armadura

Um gerador síncrono, constituído de 24 polos, opera como hidrogerador em uma usina e produz tensão senoidal com frequência de 50 Hz. Com que velocidade o hidrogerador é acionado pela turbina hidráulica?

Analise um sistema de transmissão de energia elétrica em duas situações diferentes: tensão de transmissão de 13,8 kV e tensão de transmissão de 138 kV. Tendo como foco apenas as perdas ôhmicas ao longo da linha de transmissão, a razão entre as perdas ôhmicas do primeiro caso e as perdas ôhmicas do segundo é:

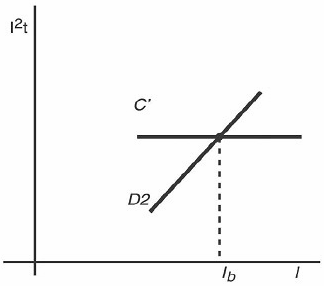

Segundo a Norma Técnica NBR 5410 da ABNT, o gráfico a seguir trata da seleção de disjuntores para proteção contra curtos-circuitos. O eixo vertical representa o valor da integral de joule (I²t) e o eixo horizontal representa a corrente I. C' representa um trecho da curva I²t admissível do condutor protegido e D2 representa um trecho da curva característica I²t do disjuntor.

Sabendo-se que a corrente de atuação do disjuntor é denominada Ia, considere que, no ponto de instalação do disjuntor, Ikmin é a corrente de curto-circuito mínima presumida e Ik é a corrente de curto-circuito máxima presumida. Seguindo a prescrição da NBR 5410, na proteção contra curtos-circuitos com duração máxima de 5 s, os disjuntores devem atender às seguintes condições:

A norma NR5410 estabelece, em caráter geral, dois tipos de proteção contra choques elétricos: proteção básica e proteção supletiva. Um exemplo de proteção básica é a

Segundo a Norma Técnica NBR 5410 da ABNT, o dimensionamento do condutor segundo sua capacidade de condução de corrente é destinada a garantir uma vida satisfatória a condutores e isolações submetidos aos efeitos térmicos produzidos pela circulação de corrente durante períodos prolongados de serviço normal. O fator que influencia no cálculo da capacidade de condução de corrente do condutor em uma instalação elétrica de baixa tensão é

A figura a seguir é uma adaptação de uma figura da norma NR10 e ilustra a delimitação da área de atuação de trabalhadores durante a intervenção em instalações elétricas energizadas.

De acordo com o que estabelece a norma NR10, a

Analise a figura a seguir.

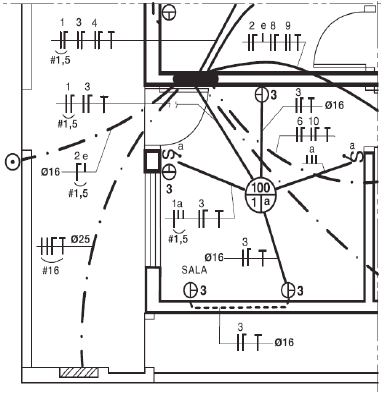

A figura apresenta um fragmento de projeto de uma instalação elétrica residencial. Segundo o projeto, o

Nos meses anteriores à redução da tarifa de energia elétrica, um determinado consumidor residencial pagava R$142,00 por um consumo médio de 284 kWh, sem considerar impostos. O consumidor em questão adquiriu um equipamento de 150 W, cujo tempo de operação diário é de 16 horas. Supondo que houve uma redução de 20% no valor da tarifa de energia elétrica, qual o novo valor, em reais, da conta de energia, sem considerar impostos, considerando-se um período de 30 dias?

No circuito a seguir, o resistor R₁ possui resistência de 12 Ω e consiste de um condutor de comprimento l e diâmetro d. A resistência R₂ é feita do mesmo material condutor, mas possui o dobro do diâmetro e o dobro do comprimento, e a fonte de alimentação V é de 12 V.

Qual a corrente I no circuito mostrado?
