Sabendo que uma bomba está instalada ao nível do mar e descarrega em um nível 30 m acima, uma vazão de 28 kg/s de água no mesmo estado de temperatura e pressão da entrada da bomba, qual será a potência de acionamento necessária para essa bomba. Considere a gravidade igual a 10m/s²

A cerca das limitações e vantagens do processo TIG não podemos afirmar que:

Dependendo da aplicação, componentes mecânicos podem são acoplados com folga, interferência ou de forma incerta. A norma ABNT 6158 de 1995 estabelece o sistema de tolerâncias e ajustes aplicados em fabricação de peças intercambiáveis bem como em desenhos técnicos. Chavetas são elementos auxiliares mecânicos comumente empregados para a transmissão de momento torçor. Estas devem ser montadas com uma pressão relativamente baixa e desmontados de modo que não provoquem deterioração da superfície de contato.

Considere que num determinado ajuste, uma chaveta (neste contexto exercendo o papel de um eixo) necessite ser acoplada (ajustada) num rasgo de chaveta (nesta aplicação exercendo o papel de um furo). Admita que a dimensão nominal seja de 50 mm e que a interferência máxima seja de 20 e a interferência mínima de 5 . Sabendo que a tolerância da chaveta (eixo) é de 10 , calcule a tolerância do rasgo de chaveta (furo) es as dimensões máximas e mínimas para a chaveta e para o rasgo de chaveta, de acordo com o sistema eixo-base.

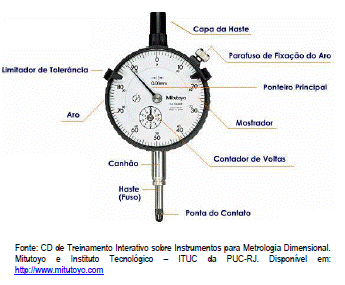

O relógio comparador é um instrumento de medição que transforma deslocamentos lineares de um fuso móvel por meios mecânicos, em deslocamentos circulares de um ponteiro (cremalheira e pinhão) que se move sobre um mostrador com graduação uniforme circular em 360°. A imagem abaixo apresenta um relógio comparador com as partes que o compõe.

O relógio comparador é um instrumento de múltiplas aplicações, porém, sempre acoplado a algum meio de fixação e posicionamento, como mesas de medição, suporte de contra-pontas, dispositivos especiais e outros instrumentos.

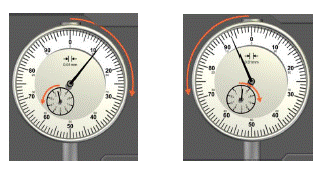

Indique os valores das leituras mostradas para os relógios comparadores abaixo, respectivamente, que têm com valor de divisão (menor divisão de escala) 0,01 mm.

Apesar dos esforços de padronização, existem diversas normas e tipos de parafusos de fixação. Eles podem até ter medidas praticamente idênticas. Uma prática comum nas oficinas é o uso da chave ¾” (19,05 mm) em parafusos ISO de 19 mm. Existem parafusos com medidas similares, mas de diferentes sistemas (ISO, inglês, etc.), isso significa que:

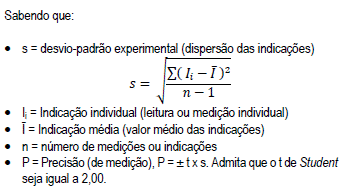

A estatística é um dos conhecimentos comumente empregados em tarefas que envolvem medições. Dentre os principais parâmetros estatísticos relacionado a um processo de medição destacam-se: a média, o desvio-padrão, a correção e a precisão de medição. Para medir a espessura de um determinado componente mecânico, um paquímetro calibrado foi utilizado onde foram obtidos os seguintes valores todos em milímetros (mm).

Qual a alternativa apresenta os resultados do valor médio da espessura, correção das medições, desvio-padrão experimental e a precisão (de medição) do paquímetro? Admita que o valor convencional (VC) seja de 35 mm.

O Controle de Qualidade (CQ) é o conjunto de operações desenhadas para assegurar que produtos atendam plenamente as tolerâncias e especificações técnicas. Se baseia em tolerâncias que são limites aceitáveis para uma característica de um componente, produto ou processo e que quando são obedecidos, não comprometem a sua qualidade.

Através dos limites de tolerâncias (LIT – Limite Inferior de Tolerância e LST – Limite Superior de Tolerância) é possível classificar produtos ou itens de controle como conformes ou não conformes. Admita que um torquímetro foi utilizado para fins de análises do aperto em bloco de motor veicular onde foram obtidos os seguintes valores abaixo, todos em newton-metro (N.m).

O valor médio do torque deve encontrar-se da tolerância de ± 0,5 N.m.

Sabendo que:

1. LIA= Limite Inferior de Aceitação
2. LSA = Limite Superior de Aceitação
3. LIR = Limite Inferior de Rejeição
4. LSR = Limite Superior de Rejeição

A afirmativa que traz os resultados corretos da incerteza necessária ao processo de medição (U95%) considerando a melhor relação custo-benefício, os limites de aceitação (LIA e LSA) e os limites de rejeição (LIR e LSR) é:

Uma turbina é um equipamento que desenvolve potência em função da passagem de um gás ou líquido escoando através de uma série de pás acopladas a um eixo que se encontra livre para girar. Ar a uma vazão volumétrica de 20 m³/min, temperatura de 500 K e pressão de 4 bar entra em uma turbina e sai a temperatura de 350 K a uma pressão de 1 bar, operando em regime permanente. Sabendo que o ar apresenta um cp = 1 kJ/kg.k constante, que pode ser adotado o modelo de gás ideal e R = 0,2 kJ/kg.k, determine qual a potência desenvolvida por essa turbina em kW.

O ciclo abaixo corresponde a um dos ciclos de potência mais utilizados em plantas industriais, o ciclo Rankine regenerativo com aquecedor aberto. Um dos principais parâmetros de desempenho dos ciclos de potência é a eficiência térmica. Sabendo disso, observe os parâmetros que são apresentados em cada ponto do ciclo e selecione a opção que corresponde a eficiência térmica desse ciclo térmico. Sabe-se que h representa entalpia.

Um ciclo de bomba de calor que opera com um coeficiente de desempenho igual a quatro tem a temperatura do reservatório frio igual a 27 ºC. Sabendo disso, qual a temperatura do reservatório quente?
