Considere os itens a respeito do arranjo em série e paralelo de chaves eletrônicas e atribua V para verdadeiro ou F se falso.

( ) Para o aumento da capacidade de condução de corrente, TBj's em paralelo devem ter observado seus coeficientes de temperatura (negativo para TBJ's) pois se um dos transistores conduzir mais corrente, sua resistência em sentido direto diminui e sua corrente aumenta ainda mais.

( ) Em IGBT's o paralelismo é mais simples, pois os mesmos possuem coeficientes de temperatura positivos e constantes de maneira a facilitar seu paralelismo para divisão da condução de corrente.

( ) Para conexão de TBJ's em série, o tempo de entrada e saída de condução devem ser observados de maneira a não permitir que o dispositivo mais lento para condução ou rápido para o desligamento seja submetido a toda tensão de coletor/emissor.

( ) Já para o paralelismo de MOSFET's, uma vez que o aquecimento da chave implica em um aumento na resistência em sentido direto, o desvio da corrente resultante impede o paralelismo deste tipo de chave.

Assinale a sequência correta, no sentido de cima para baixo.

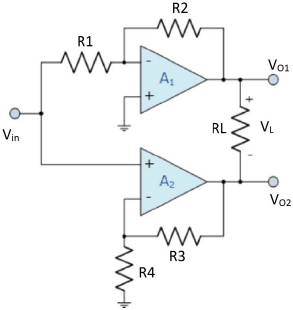

Considere a implementação utilizando dois amplificadores operacionais onde R1 = 100 ; R2 = 900 ; R3 = 1000 e R4 = 10k.

Para a entrada senoidal Vin = 12V rms, o valor da tensão de pico na carga VL é de

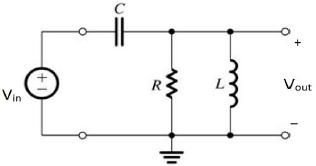

Considere a seguinte implementação usando ressonadores LCR de um filtro de segunda ordem.

O arranjo equivale a um filtro do tipo

Considere o seguinte esquema associado ao estágio de saída de um aplificador de potência:

Sobre o arranjo, é incorreto afirmar que

Considere o seguinte circuito formado por uma chave CH₁, um diodo ideal D₁ e uma impedância Z conforme ilustrado na FIGURA A:

FIGURA A

Com base na FIGURA A, para uma carga Z com características puramente resistiva com um valor de resistência igual a !$ \mathsf{R_{carga}=100\Omega} !$ e uma tensão de entrada alternada e senoidal de 220V na frequência de 60Hz.

Calcule

A eficiência do retificador é de aproximadamente.

Considere o seguinte circuito formado por uma chave CH ₁, um diodo ideal D ₁ e uma impedância Z conforme ilustrado na FIGURA A:

FIGURA A

Com base na FIGURA A, para uma carga Z com características puramente resistiva com um valor de resistência igual a !$ \mathsf{R_{carga}=100\Omega} !$ e uma tensão de entrada alternada e senoidal de 220V na frequência de 60Hz.

Calcule

O Valor eficaz aproximado de tensão na carga.

Considere o seguinte circuito formado por uma chave CH₁, um diodo ideal D₁ e uma impedância Z conforme ilustrado na FIGURA A:

FIGURA A

Com base na FIGURA A, para uma carga Z com características puramente resistiva com um valor de resistência igual a !$ \mathsf{R_{carga}=100\Omega} !$ e uma tensão de entrada alternada e senoidal de 220V na frequência de 60Hz.

Calcule

O valor médio aproximado da tensão na carga.

Sobre o Código de Ética Profissional do Servidor Público Civil do Poder Executivo Federal, analise as afirmativas abaixo:

I. Toda ausência injustificada do servidor de seu local de trabalho é fator de desmoralização do serviço público, o que quase sempre conduz à desordem nas relações humanas.

II. O servidor deve prestar toda a sua atenção às ordens legais de seus superiores, velando atentamente por seu cumprimento, e, assim, evitando a conduta negligente. Os repetidos erros, o descaso e o acúmulo de desvios tornam-se, às vezes, difíceis de corrigir e caracterizam até mesmo imprudência no desempenho da função pública.

III. A pena aplicável ao servidor público pela Comissão de Ética é a de demissão e sua fundamentação constará do respectivo parecer, assinado por todos os seus integrantes, com ciência do faltoso.

Assinale

Assinale abaixo a única forma de provimento de cargo público admitida pela Lei nº 8.112/90.

Sobre a improbidade administrativa, analise as afirmativas abaixo:

I. A Lei de Improbidade Administrativa (Lei nº 8.429/920) não é aplicável àquele que não detenha a condição de agente público.

II. No caso de enriquecimento ilícito, perderá o agente público os bens ou valores acrescidos ao seu patrimônio.

III. Os agentes públicos de qualquer nível ou hierarquia são obrigados a velar pela estrita observância dos princípios de legalidade, impessoalidade, moralidade e publicidade no trato dos assuntos que lhe são afetos.

Assinale
