Prova Completa: Técnico de Eletrotécnica (IF-PB - IDECAN

1007176 Ano: 2019
Disciplina: Eletroeletrônica
Banca: IDECAN
Orgão: IF-PB

Provas:

Técnico de Eletrotécnica
Provas ×

O dispositivo representado no diagrama de comando da FIGURA C, pela simbologia associada a Q2, refere-se a

Provas

Questão presente nas seguintes provas

1007175 Ano: 2019
Disciplina: Eletroeletrônica
Banca: IDECAN
Orgão: IF-PB

Provas:

Técnico de Eletrotécnica
Provas ×

De acordo com a placa indicativa do motor da FIGURA A, os terminais representados por X Y e Z no diagrama de força da FIGURA B, para garantir o fechamento correto da chave Estrela - Triângulo, devem ser numerados como

Provas

Questão presente nas seguintes provas

1007174 Ano: 2019
Disciplina: Eletroeletrônica
Banca: IDECAN
Orgão: IF-PB

Provas:

Técnico de Eletrotécnica
Provas ×

Associe os contatores Ka, Kb, e Kc no diagrama de força da FIGURA B com seu correspondente respectivo no diagrama de comando da FIGURA C e assinale a alternativa correta.

Provas

Questão presente nas seguintes provas

1007173 Ano: 2019
Disciplina: Eletroeletrônica
Banca: IDECAN
Orgão: IF-PB

Provas:

Técnico de Eletrotécnica
Provas ×

De acordo com o diagrama de força da FIGURA B, assinale a sequência de operação dos contatores Ka, Kb e Kc para a operação correta da comutação Estrela - Triângulo.

Provas

Questão presente nas seguintes provas

907691 Ano: 2019
Disciplina: Eletroeletrônica
Banca: IDECAN
Orgão: IF-PB

Provas:

Técnico de Eletrotécnica
Provas ×

Ainda a respeito do motor de indução definido pelos dados de placa da FIGURA A, para uma máquina de 4 polos e considerando que o rendimento da mesma fornece, de forma simplificada e direta, a potência mecânica interna da máquina em relação à potência total, o torque T em Newton-Metros é dado por aproximadamente

Provas

Questão presente nas seguintes provas

907662 Ano: 2019
Disciplina: Eletroeletrônica
Banca: IDECAN
Orgão: IF-PB

Provas:

Técnico de Eletrotécnica
Provas ×

Ainda a respeito do motor especificado pelos dados de placa da FIGURA A, pode-se associar seu comportamento de ConjugadoxVelocidade, de acordo com a ilustração abaixo

enunciado 907662-1

Provas

Questão presente nas seguintes provas

907661 Ano: 2019
Disciplina: Eletroeletrônica
Banca: IDECAN
Orgão: IF-PB

Provas:

Técnico de Eletrotécnica
Provas ×

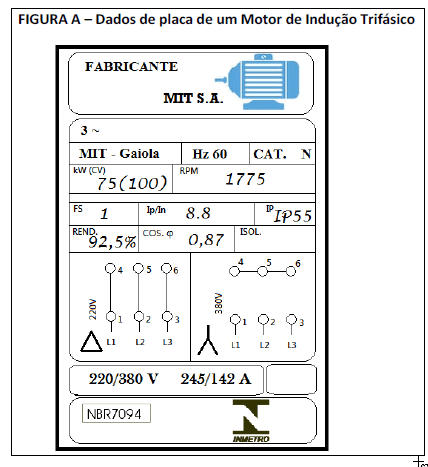

enunciado 907661-1

Considere um motor de indução trifásico genérico caracterizado pelos dados de placa da FIGURA A. A respeito do grau de proteção proporcionado ao invólucro do equipamento, podemos afirmar que está

A

protegido contra objetos sólidos maiores que 1,5mm no interior do invólucro e o mesmo é protegido contra submersão.

B

totalmente protegido contra penetração de poeira e contato a partes internas ao invólucro e adequado à submersão contínua sob condições específicas.

C

protegido contra objetos sólidos maiores que 2,5mm e protegido contra água aspergida.

D

relativamente protegido contra poeira e contato a partes internas ao invólucro e protegido contra jatos de água.

E

protegido contra objetos sólidos maiores que 2,5mm e protegido contra jatos de água.

Provas

Questão presente nas seguintes provas

907660 Ano: 2019
Disciplina: Eletroeletrônica
Banca: IDECAN
Orgão: IF-PB

Provas:

Técnico de Eletrotécnica
Provas ×

A respeito da regulação de Tensão de um transformador, é correto afirmar que

A

diz respeito ao carregamento do mesmo de maneira a exprimir um percentual no qual o transformador opera em relação à sua potência nominal.

B

exprime de forma percentual a impedância de carga ao qual o transformador alimenta.

C

está relacionada à impedância equivalente do transformador de maneira que a mesma diminui com o aumento dos parâmetros do ramo série de seu circuito equivalente.

D

em um transformador ideal a mesma deve chegar a 100%.

E

diz respeito à medida de variação da tensão secundária do transformador em decorrência das variações de carga alimentadas pelo mesmo.

Provas

Questão presente nas seguintes provas

907657 Ano: 2019
Disciplina: Eletroeletrônica
Banca: IDECAN
Orgão: IF-PB

Provas:

Técnico de Eletrotécnica
Provas ×

A respeito do ensaio de curto circuito de um transformador abaixador, podemos afirmar que

A

para executar o ensaio de curto circuito devemos alimentar com tensão nominal !$ V !$_{!$ n !$} o primário (lado de alta) com um curto pleno entre os terminais do secundário (lado de baixa) de forma a observarmos a corrente equivalente total de curto circuito no secundário.

B

ao efetuarmos o ensaio de curto circuito podemos desconsiderar as impedâncias em série refletidas para o primário e assim obtermos os parâmetros de magnetização do núcleo do referido Trafo.

C

deve-se alimentar o primário (lado de alta) de forma gradativa enquanto mede-se a corrente no secundário (lado de baixa), a fim de se obter a corrente nominal !$ I !$_{!$ n !$} do Trafo.

D

deve-se alimentar o primário (lado de alta) de forma gradativa e realizar medições sucessivas de resistência através de um multímetro no secundário (lado de baixa) com os terminais deste “curto-circuitados”.

E

para executar o ensaio de curto circuito devemos alimentar com tensão nominal !$ V !$_{!$ n !$} o primário (lado de alta) com um circuito aberto entre os terminais do secundário (lado de baixa) de forma a observarmos a corrente nominal do Trafo no secundário.

Provas

Questão presente nas seguintes provas

907655 Ano: 2019
Disciplina: Eletroeletrônica
Banca: IDECAN
Orgão: IF-PB

Provas:

Técnico de Eletrotécnica
Provas ×

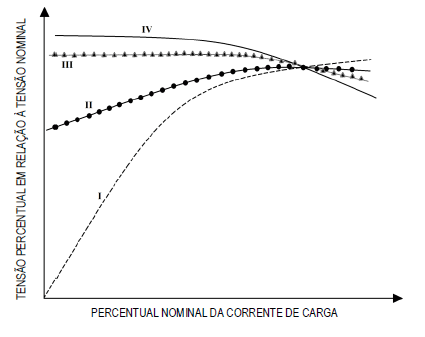

Associe os geradores CC I, II, III e IV, respectivamente, em relação às suas curvas características de regulação de tensão, conforme ilustração abaixo:

enunciado 907655-1
