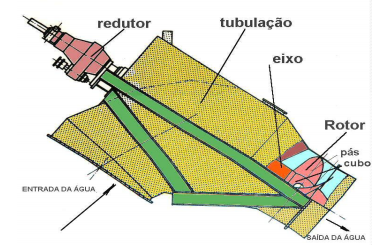

A figura abaixo apresenta um tipo de turbina hidráulica usada em Pequenas Centrais Hidrelétricas (PCH). Assinale a alternativa CORRETA quanto ao tipo da turbina.

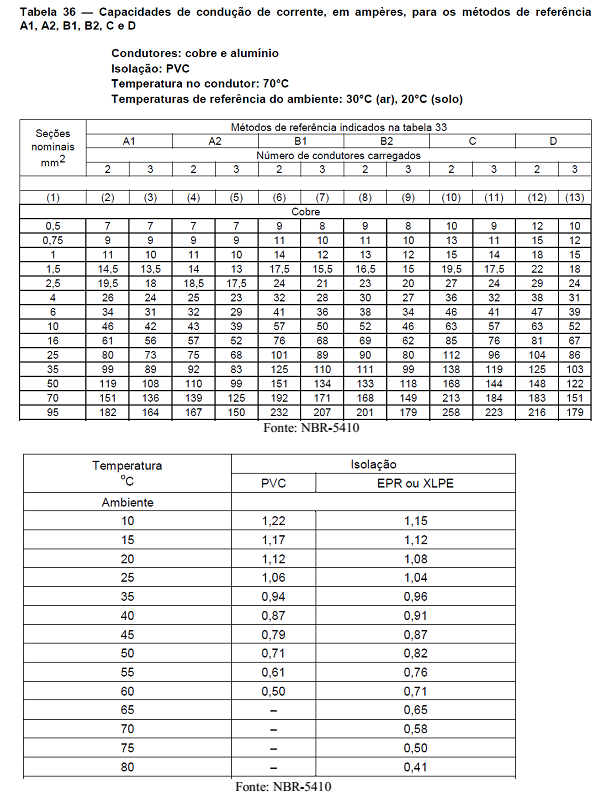

Considere um circuito que alimenta uma carga trifásica de 75 kW-380V, com condutores isolados em eletroduto de seção circular embutido em parede termicamente isolante. Qual deve ser o condutor desse circuito dimensionado pelo critério de capacidade de condução de corrente?

Tome como temperatura ambiente: 38ºC, e considere √3 = 1,73.

No que diz respeito aos tipos de manutenção, analise as proposições a seguir.

I. Manutenção corretiva não planejada é a correção da falha de maneira aleatória.

II. Manutenção corretiva planejada é a correção do desempenho menor do que o esperado ou correção da falha por decisão gerencial.

III. Manutenção preventiva é a atuação realizada de forma a reduzir ou evitar a falha ou queda no desempenho, obedecendo a um plano previamente elaborado baseado em intervalos definidos de tempo.

IV. Manutenção preditiva é a atuação realizada com base na modificação de parâmetros de condição ou desempenho, cujo acompanhamento obedece a uma sistemática.

V. Manutenção detectiva é a atuação efetuada em sistemas de proteção, comando e controle, buscando detectar falhas ocultas ou não perceptíveis ao pessoal de operação e manutenção.

Estão CORRETAS as proposições

Analise os procedimentos listados a seguir, os quais referem-se à reenergização da instalação, segundo a NR-10.

I. Retirada da zona controlada de todos os trabalhadores envolvidos no processo de reenergização;

II. Remoção da sinalização de impedimento de reenergização;

III. Destravamento, se houver, e religação dos dispositivos seccionamento.

IV. Retirada das ferramentas, utensílios e equipamentos;

V. Remoção do aterramento temporário, da equipotencialização e das proteções adicionais.

Assinale a alternativa que contêm a sequência CORRETA destes procedimentos.

Segundo a norma CELPE, nas subestações simplificadas o dimensionamento dos medidores e transformadores de corrente deve ser feito a partir da potência dos transformadores dos modelos padronizados. Analise as afirmações abaixo para trafos com secundários em 380/220V.

I. Trafo de 45 kVA – medição direta sem o uso de TC’s.

II. Trafo de 75 kVA – medição direta sem o uso de TC’s.

III. Trafo de 112,5 kVA – medição indireta com TC’s de 200/5ª.

IV. Trafo de 150 kVA – medição indireta com o uso de TC’s de 200/5ª.

V. Trafo de 225 kVA – medição indireta com o uso de TC’s de 300/5ª.

Estão CORRETAS as afirmações presentes nas alternativas
