Prova Completa: Técnico de Eletrotécnica (IF-PE

482786 Ano: 2017
Disciplina: Eletroeletrônica
Banca: IF-PE
Orgão: IF-PE

Provas:

Técnico de Eletrotécnica
Provas ×

EletrotécnicaAnálise de Circuitos Elétricos
Eletrônica

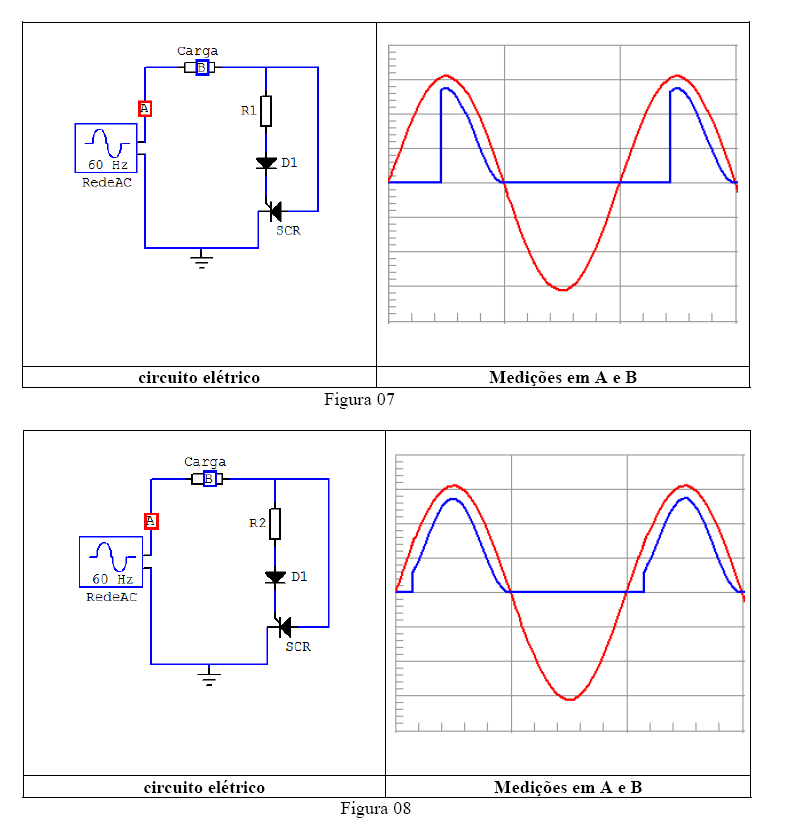

Considere as Figuras 07 e 08 nas quais são apresentados circuitos elétricos e sinais aferidos nos pontos A e B destacados.

Enunciado 482786-1

Sabendo que a única diferença entre os circuitos apresentados nas Figuras 07 e 08 está nos resistores de polarização de porta de cada SCR (R1 e R2) e que os sinais aferidos nos pontos A e B correspondem à tensão e potência no domínio do tempo, respectivamente, então é CORRETO afirmar que

A

o SCR conduz apenas no semi-ciclo positivo da RedeAC, R2 tem resistência elétrica menor que R1, o que diminui o ângulo de disparo do SCR e aumenta a potência na carga.

B

o SCR conduz apenas no semi-ciclo positivo da RedeAC, R2 tem resistência elétrica maior que R1, o que aumenta o ângulo de disparo do SCR e aumenta a potência na carga.

C

o SCR conduz apenas no semi-ciclo negativo da RedeAC, R2 tem resistência elétrica menor que R1, o que aumenta o ângulo de disparo do SCR e diminui a potência na carga.

D

o SCR conduz nos dois semi-ciclos da RedeAC, R2 tem resistência elétrica maior que R1, o que aumenta o ângulo de disparo do SCR e aumenta a potência na carga.

E

o SCR conduz apenas no semi-ciclo positivo da RedeAC, R2 tem resistência elétrica maior que R1, o que diminui o ângulo de disparo do SCR e diminui a potência na carga.

Provas

Questão presente nas seguintes provas

482785 Ano: 2017
Disciplina: Eletroeletrônica
Banca: IF-PE
Orgão: IF-PE

Provas:

Técnico de Eletrotécnica
Provas ×

EletrotécnicaCircuitos Lógicos e Álgebra Booleana em Eletrotécnica
EletrônicaEletrônica Digital em Eletroeletrônica

Numa fábrica de produtos agrícolas, a função S, expressa pela tabela verdade abaixo, define o acionamento de uma esteira de transporte, em função de três sensores (A, B e C), respectivamente, conectados a três entradas digitais (I1, I2 e I3) de um CLP.
Enunciado 482785-1

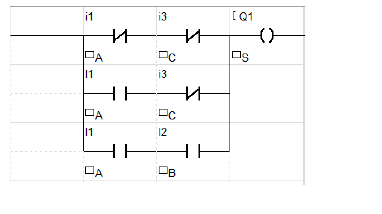

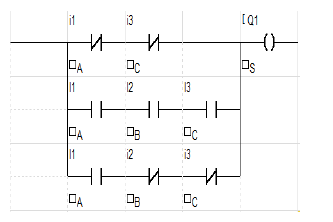

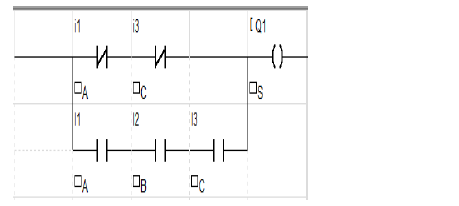

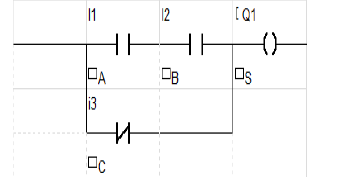

O programa ladder mais simples para implementar a função S é:

Provas

Questão presente nas seguintes provas

482784 Ano: 2017
Disciplina: Eletroeletrônica
Banca: IF-PE
Orgão: IF-PE

Provas:

Técnico de Eletrotécnica
Provas ×

EletrotécnicaTransformadores
EletrônicaEquipamentos Elétricos em Eletroeletrônica

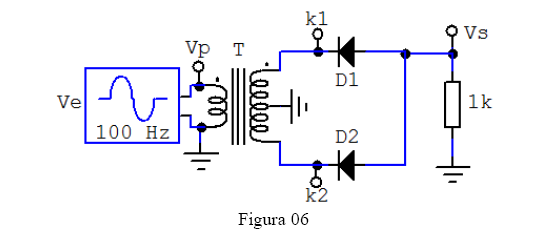

Para responder à questão a seguir, considere o circuito da Figura 06, onde o valor de R1 é apresentado em kΩ, T é um transformador com relação de espiras entre primário e secundário de 5:1 e Ve é uma fonte de sinal senoidal com frequência 100 Hz.

Enunciado 482784-1

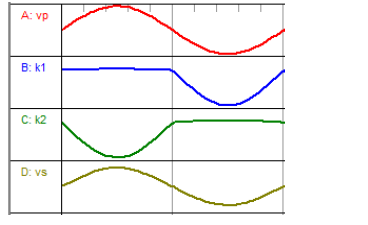

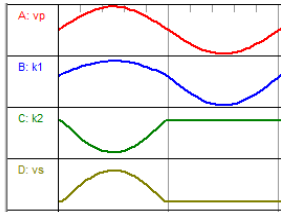

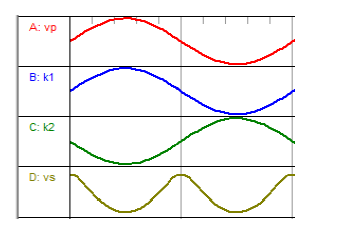

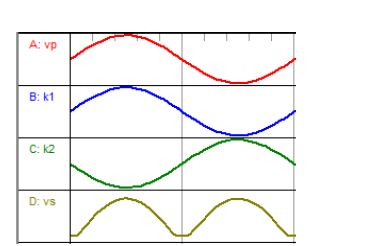

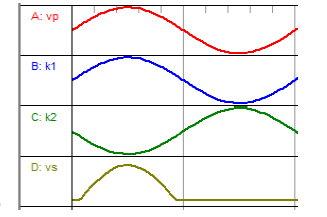

Os gráficos dos sinais de tensão, no domínio do tempo, aferidos nos pontos Vp, k1, k2 e Vs em relação ao terra são apresentados em:

Provas

Questão presente nas seguintes provas

482783 Ano: 2017
Disciplina: Eletroeletrônica
Banca: IF-PE
Orgão: IF-PE

Provas:

Técnico de Eletrotécnica
Provas ×

EletrotécnicaTransformadores
EletrônicaEquipamentos Elétricos em Eletroeletrônica

Para responder à questão a seguir, considere o circuito da Figura 06, onde o valor de R1 é apresentado em kΩ, T é um transformador com relação de espiras entre primário e secundário de 5:1 e Ve é uma fonte de sinal senoidal com frequência 100 Hz.

Enunciado 482783-1

Se o valor de pico do sinal de tensão, aplicado ao primário de T, é 30V, então a função matemática do sinal de tensão Ve expresso em Volts pode ser definida por

Provas

Questão presente nas seguintes provas

482782 Ano: 2017
Disciplina: Eletroeletrônica
Banca: IF-PE
Orgão: IF-PE

Provas:

Técnico de Eletrotécnica
Provas ×

EletrotécnicaAnálise de Circuitos Elétricos
EletrônicaCircuitos de Corrente Contínua em Eletroeletrônica

Para responder à questão a seguir, considere o circuito da Figura 05, onde o valor de todos os resistores estão expressos em ohm (Ω).

Enunciado 482782-1

Qual o valor a ser ajustado em R4 para que a corrente elétrica que atravessa R5 seja ZERO?

Provas

Questão presente nas seguintes provas

482780 Ano: 2017
Disciplina: Eletroeletrônica
Banca: IF-PE
Orgão: IF-PE

Provas:

Técnico de Eletrotécnica
Provas ×

EletrotécnicaAnálise de Circuitos Elétricos
EletrônicaCircuitos de Corrente Contínua em Eletroeletrônica
EletrônicaEletrônica Analógica em Eletroeletrônica

Considere o circuito elétrico apresentado na Figura 04. Nele, os valores dos resistores estão apresentados em kΩ, onde Ic é a corrente elétrica no coletor de T1, VB é a tensão de base e Ve é a tensão de emissor, ambas em relação ao terra. Enunciado 482780-1

Os valores aproximados de Ic, VB e Ve são, respectivamente,

Provas

Questão presente nas seguintes provas

482779 Ano: 2017
Disciplina: Eletroeletrônica
Banca: IF-PE
Orgão: IF-PE

Provas:

Técnico de Eletrotécnica
Provas ×

EletrônicaInstalações Elétricas em Eletroeletrônica

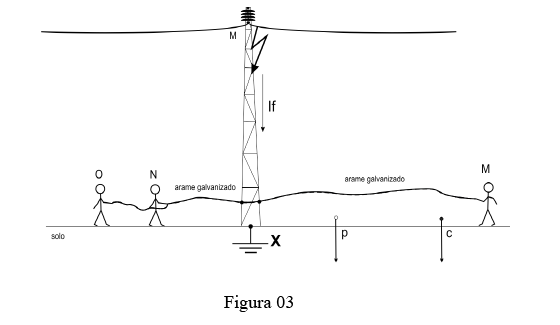

Conforme ilustrado na Figura 03, uma estrutura metálica M, conectada eletricamente ao solo por meio de uma haste de aterramento X, é percorrida por uma corrente de falta If. Nas suas proximidades encontram-se os indivíduos O, N e M, assim como estão cravados no solo os eletrodos auxiliares “p” e “c”. Neste contexto, assinale a alternativa CORRETA. Enunciado 482779-1

A

A intensidade da corrente If independe da resistência de terra da haste X, uma vez que a corrente será fornecida por um sistema de potência de alta tensão.

B

A diferença de potencial que pode se manifestar entre os eletrodos “p” e “c” independe de suas distâncias ao eletrodo X, sendo conhecida como “tensão de passo”.

C

Ao tocarem o arame galvanizado conectado à estrutura M, os indivíduos O, N e M estarão sujeitos a elevado risco de choque elétrico devido ao aparecimento da chamada “tensão de transferência”.

D

Os indivíduos N e O, por estarem interconectados por um arame galvanizado ligado à estrutura M, estarão protegidos pela equalização dos potenciais.

E

O indivíduo M estará protegido de risco de choque elétrico devido à distância significativa entre seus pés e o eletrodo de aterramento X.

Provas

Questão presente nas seguintes provas

482778 Ano: 2017
Disciplina: Eletroeletrônica
Banca: IF-PE
Orgão: IF-PE

Provas:

Técnico de Eletrotécnica
Provas ×

EletrotécnicaAnálise de Circuitos Elétricos
EletrônicaCircuitos de Corrente Contínua em Eletroeletrônica

Dois voltímetros analógicos idênticos V1 e V2 têm calibre de 300V e solicitam, cada um, uma corrente de intensidade 50µA quando ligados à tensão de 150V. Ligados conforme o esquema abaixo (Figura 02), com o objetivo de se determinar o valor da resistência elétrica X, V1 indica uma tensão de 200V e V2 de 300V. Considerando-se as indicações isentas de erros quaisquer, o resistor X tem uma resistência elétrica, em megaohms, equivalente a Enunciado 482778-1

Provas

Questão presente nas seguintes provas

482777 Ano: 2017
Disciplina: Eletroeletrônica
Banca: IF-PE
Orgão: IF-PE

Provas:

Técnico de Eletrotécnica
Provas ×
Técnico de Laboratório - Eletroeletrônica
Provas ×
Técnico de Laboratório - Manutenção e Suporte em Informática
Provas ×
Técnico de Mecânica
Provas ×

EletrotécnicaMedições Elétricas
EletrotécnicaInstrumentos e Medições elétricas
Instrumentos de medição

Três voltímetros V1, V2 e V3 são ligados conforme o esquema indicado na Figura 01. Os voltímetros V1 e V2 são idênticos, com calibre de 200V e perda própria de 0,1W, correspondente à tensão máxima. V3 tem calibre de 200V e resistência interna de 100 kΩ. Um resistor R, com resistência de 200 kΩ é ligado, em série, no circuito alimentado por uma fonte de 500V. Nestas circunstâncias, as indicações de V1, V2 e V3, em volts, correspondem, respectivamente, a Enunciado 482777-1

Provas

Questão presente nas seguintes provas

482776 Ano: 2017
Disciplina: Eletroeletrônica
Banca: IF-PE
Orgão: IF-PE

Provas:

Técnico de Eletrotécnica
Provas ×

EletrotécnicaMotores Elétricos
EletrônicaEquipamentos Elétricos em Eletroeletrônica

As proposições abaixo se referem a motor trifásico.
I. Motor de alto rendimento tem uma compensação de seu maior custo de aquisição na redução do seu custo operacional.
II. No motor com freio, é importante que o mecanismo de frenagem possua o máximo de partes móveis, para que a ventilação seja facilitada.
III. Num motor, o rendimento é diretamente relacionado ao percentual da potência ativa recebida da rede de alimentação que é efetivamente transformada em movimento do rotor e não depende da carga a ele acoplada.
IV. Em um motor operando em vazio, ou seja, sem carga acoplada ao seu eixo, as perdas se resumem praticamente àquelas existentes no seu estator.
V. Desde que não se ultrapasse a sua capacidade nominal, quanto maior a carga acoplada ao eixo do motor, maior o seu rendimento.
Estão CORRETAS, apenas, as proposições
