No torneamento CNC, a programação assume que a ponta da ferramenta é um ponto agudo em contato com a peça. Na realidade, a ponta da ferramenta está arredondada e o controlador CNC deve compensar o espaço entre a ponta teórica da ferramenta e o fio cortante da mesma, calculando a trajetória equidistante apropriada. As funções de compensação de raio da ferramenta foram desenvolvidas para facilitar a programação de determinados contornos, sejam eles internos ou externos. Através dessa compensação, pode-se fazer uma programação de máquina, seguindo rigorosamente as dimensões especificadas no desenho, sem ter a mínima preocupação com o raio de arredondamento da ponta da ferramenta durante a programação.

Assinale a alternativa que apresenta os elementos geométricos CORRETOS nos quais é necessária a compensação do raio de arredondamento da ponta da ferramenta numa operação de acabamento, usando torno CNC.

Os processos de soldagem a arco têm uma grande importância industrial na atualidade, sendo utilizados na fabricação dos mais variados componentes e estruturas metálicas e na recuperação de um grande número de peças danificadas ou desgastadas.

Associe a coluna da direita com a da esquerda, de acordo com as definições dos processos de soldagem apresentadas abaixo.

(1) Soldagem a arco elétrico com eletrodo revestido.

(2) Soldagem MIG/MAG.

(3) Soldagem por arco submerso

(4) Soldagem TIG

( ) Soldagem a arco elétrico com gás de proteção onde um arco elétrico é estabelecido entre a peça e um consumível na forma de arame. O arco funde continuamente o arame à medida que este é alimentado à poça de fusão. O metal de solda é protegido da atmosfera pelo fluxo de um gás (ou mistura de gases) inerte ou ativo.

( ) Método de soldagem a arco no qual o calor requerido para fundir o metal é gerado por um arco formado pela corrente elétrica, passando entre o arame de soldagem e a peça de trabalho. A ponta do arame de soldagem, o arco elétrico e a peça de trabalho são cobertos por uma camada de um material mineral granulado conhecido por fluxo para soldagem.

( ) Processo de soldagem que utiliza um eletrodo sólido não consumível. O eletrodo, o arco e a área em volta da poça de fusão da solda são protegidos por uma atmosfera protetora de gás inerte. Se um metal de enchimento é necessário, ele é adicionado no limite da poça de fusão. Esse processo produz uma solda limpa e de alta qualidade. Como não é gerada escória, a chance de inclusão da mesma no metal de solda é eliminada.

( ) Processo manual de soldagem realizado com o calor de um arco elétrico, mantido entre a extremidade de um eletrodo metálico revestido e a peça de trabalho. O calor produzido pelo arco elétrico funde o metal, a alma do eletrodo e seu revestimento de fluxo. Os gases produzidos durante a decomposição do revestimento e a escória líquida protegem o metal de solda da contaminação atmosférica durante a solidificação.

Assinale a alternativa que contém a ordem CORRETA de associação, de cima para baixo.

A retificação é um processo de usinagem por abrasão, destinado à obtenção de superfícies com auxílio de ferramenta abrasiva de revolução chamada rebolo. O processo é de alta precisão dimensional e proporciona grau de acabamento superior. No processo de retificação existe a necessidade do uso de fluido de corte.

Sobre os problemas gerados no uso de fluido de corte na retificação, assinale a alternativa INCORRETA.

Eletroerosão é um processo de usinagem caracterizado pela remoção de material devido a sucessões de descargas elétricas que ocorrem entre um eletrodo e uma peça, através de um líquido dielétrico. Sobre as funções do líquido dielétrico no processo de usinagem por eletroerosão, leia com atenção as afirmações a seguir e marque com (V) as verdadeiras e com (F) as falsas.

( ) O líquido dielétrico promove o estrangulamento do canal de descarga, aumentando a densidade de energia.

( ) O líquido dielétrico tem como uma de suas funções remover as partículas erodidas da região de trabalho.

( ) O líquido dielétrico facilita a passagem da corrente elétrica, permitindo uma maior concentração da descarga elétrica.

( ) O líquido dielétrico não remove as partículas erodidas porque, nesse processo, o material do eletrodo é depositado na peça.

( ) O líquido dielétrico refrigera a peça que está sendo erodida e o eletrodo no processo de eletroerosão por penetração.

Assinale a alternativa que contém a sequência CORRETA de cima para baixo.

No fresamento de uma peça em uma Máquina Fresadora Ferramenteira, o operador deve seguir uma sequência de procedimentos. Para execução de uma peça por fresamento nessa máquina, foi disponibilizado um cabeçote de fresar com 8 pastilhas de metal duro para ser utilizado como ferramenta de corte, além de todo o ferramental necessário e o material bruto a ser usinado de aço ABNT 1045. Assinale a alternativa CORRETA para sequência de procedimentos que levaram ao sucesso do trabalho de usinagem.

Com relação à propriedade de temperabilidade do aço, assinale a alternativa CORRETA.

Os polímeros são materiais cada vez mais presentes em nosso cotidiano, seja na indústria ou em nossos lares. Associe a coluna da direita com a da esquerda de acordo com as características desse material.

(1) Grau de polimerização

(2) Polimerização por adição

(3) Polímero tático

(4) Polimerização por condensação

( ) Reação a partir de dois monômetros com eliminação de uma molécula pequena, geralmente a água.

( ) Assegura melhores propriedades físicas do produto.

( ) Unidades repetitivas de fórmula molecular idêntica aos monômetros.

( ) Unidades monoméricas situam-se ao longo da cadeia polimérica de forma organizada.

Assinale a alternativa que contém a ordem CORRETA de associação, de cima para baixo.

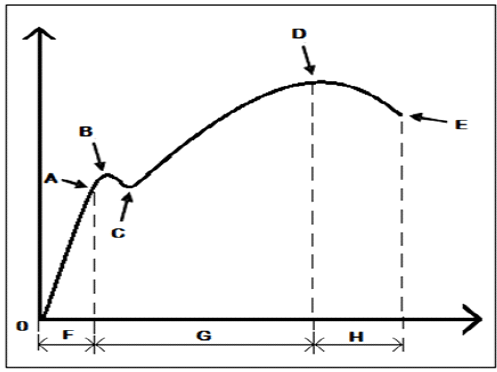

Assinale as afirmações verdadeiras com (V) e as falsas com (F), relativas ao diagrama tensão x deformação de um material metálico.

( ) Os pontos B e C indicam os limites de tensão de escoamento superior e inferior e o ponto D informa a tensão máxima de ruptura.

( ) Na região F, há a deformação elástica do corpo de prova, enquanto na região G a deformação é plástica. O valor da tensão no ponto A é chamado de limite de proporcionalidade.

( ) O ponto D indica o início da estricção do corpo de prova e a área abaixo da linha O-A indica a propriedade de resiliência.

( ) O diagrama exprime uma relação entre uma carga aplicada a um material e a sua deformação. A área abaixo da linha A-D corresponde à tenacidade do material.

Assinale a alternativa que contém a sequência CORRETA de cima para baixo.

Alguns elementos químicos, quando adicionados aos aços- carbono durante o processo de fundição lhes conferem dureza. Assinale a alternativa CORRETA que contenha somente exemplos desses elementos químicos.

A classificação dos aços, segundo a ABNT (Associação Brasileira de Normas Técnicas), tem como objetivo principal a padronização desses materiais quanto à sua nomenclatura. Marque as sentenças verdadeiras com (V) e as falsas com (F), relativo à classificação dos aços, segundo a ABNT.

( ) A classificação 8620 indica um aço ligado ao níquel, cromo e molibdênio.

( ) Os aços são descritos por quatro algarismos, os dois primeiros indicam a classe do aço e o teor de carbono, os dois últimos o teor dos elementos de liga.

( ) Quando o aço contiver elementos de liga especiais, a norma prevê a inclusão de letras ao código de quatro algarismos.

( ) Em alguns casos, são incluídas letras ao final do código de quatro algarismos a fim de indicar o processo de obtenção do aço.

Assinale a alternativa que contém a sequência CORRETA, de cima para baixo.
