Marque as afirmações verdadeiras com (V) e as falsas com (F), sobre o transformador de corrente destinado à proteção.

( ) São capazes de transformar elevadas correntes de sobrecarga e curto-circuito em pequenas correntes.

( ) Devem saturar para correntes de elevado valor.

( ) Podem substituir os transformadores de corrente projetados para medição, respeitados os níveis de corrente.

Assinale a alternativa que apresenta a sequência CORRETA de cima para baixo.

Assinale a alternativa CORRETA sobre uma medição.

Marque as afirmações verdadeiras com (V) e as falsas com (F), sobre o resultado obtido com o método dos dois wattímetros, quando aplicada uma carga trifásica variável ligada em delta.

( ) Um dos wattímetros aponta valor positivo e o outro negativo, para carga com fator de potência menor que 0,5 indutivo.

( ) Um dos wattímetros aponta valor positivo e o outro nulo, para carga com fator de potência igual a 1.

( ) Os dois wattímetros apontam valores positivos e diferentes entre si, quando o fator de potência da carga é maior que 0,5 e menor que 1.

( ) Os dois wattímetros apontam valores negativos para carga com fator de potência capacitivo.

Assinale a alternativa que apresenta a sequência CORRETA de cima para baixo.

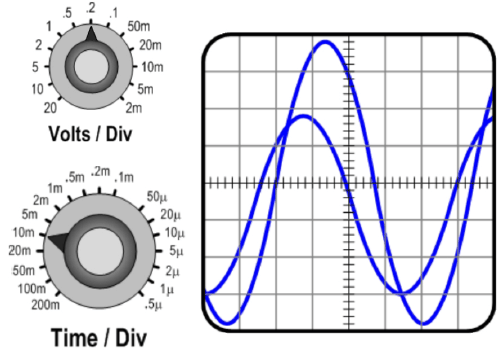

Considere que os dois sinais apresentados na figura a seguir tenham sido extraídos de um osciloscópio de duplo canal. A mesma escala de tensão foi aplicada aos dois canais não havendo nenhum tipo de distorção. Considere ainda que não tenha sido imposto nenhum ganho ou atenuação no painel, que as referências de tensão estejam na linha central e que ambas as ponteiras estejam no modo X10.

Assinale a alternativa CORRETA.

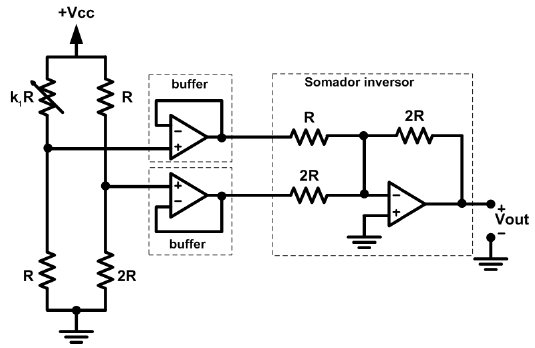

No circuito a seguir, os três amplificadores operacionais ideais são polarizados de forma tal que suas tensões de saturação são ±Vcc. Os demais componentes do circuito são resistores, sendo um deles ajustável através de um fator variável denominado k1.

Analisando o circuito, qual a condição limite para o ajuste da variável k₁, de modo tal que a tensão de saída não sature?

Assinale a alternativa que responde CORRETAMENTE à questão acima.

Se desejarmos medir a resistência de isolamento entre a carcaça e os enrolamentos de um transformador o que devemos utilizar? Assinale a alternativa CORRETA.

Considerando as categorias N, D e H, para motores de indução, assinale a alternativa CORRETA.

Um motor de indução, 4 polos, 380/220V, 60Hz, opera com escorregamento de 5%. Considerando o motor descrito, assinale a alternativa CORRETA.

O teorema de Thévenin afirma que um circuito linear, com exceção da carga, pode ser substituído por um circuito equivalente que contenha somente uma fonte de tensão independente (VTH), conectada em série com uma impedância (ZTH), de modo tal que a relação corrente x tensão na carga não seja alterada. Para o circuito a seguir, admitindo como ponto de conexão com a carga os pontos indicados por “a” e “b”, os valores de VTH e ZTH são respectivamente apresentados em uma alternativa que segue. Assinale-a.

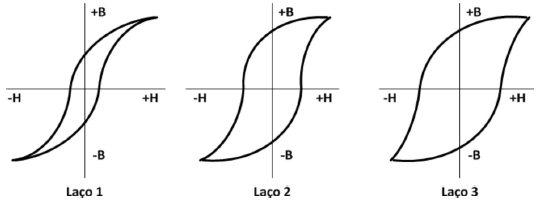

Marque as afirmativas verdadeiras com (V) e as falsas com (F), sobre os laços de histerese apresentados a seguir.

( ) O material representado pelo laço 1 apresenta menor perda por histerese que o representado pelo laço 3.

( ) O magnetismo remanente do material representado pelo laço 2 é maior que o material representado pelo laço 1.

( ) A força coercitiva do material representado pelo laço 1 é maior que a do material representado pelo laço 3.

Assinale a alternativa que apresenta a sequência CORRETA de cima para baixo.
