Assinale a alternativa que preencha CORRETAMENTE a frase que segue.

O é elaborado pelo Operador Nacional do Sistema (ONS) com a participação dos agentes. Os estudos – realizados em base mensal, discretizados em etapas e por patamar de carga, revistos semanalmente – fornecem metas e diretrizes a serem seguidas pelos órgãos executivos . As responsabilidades e produtos do estão descritos no Submódulo .

Os Encargos de Serviços de Sistema (ESS) são expressos em R$/MWh e são pagos apenas aos agentes geradores termelétricos que atendem à solicitação de despacho do Operador Nacional do Sistema Elétrico (ONS) para realizar geração fora da ordem de mérito de custo. Dessa forma, analise e considere as afirmações a seguir e marque com (V) as verdadeiras e com (F) as falsas.

( ) O Encargo por Restrição Elétrica ocorre quando há alguma restrição operativa que afeta o atendimento da demanda em um submercado ou a estabilidade do sistema. Essas restrições operativas acarretam duas situações possíveis, chamadas de constrained-on e constrained-off.

( ) O Encargo por Ultrapassagem da Curva de Aversão ao Risco (CAR) é utilizado para ressarcir a geração de usinas hidrelétricas despachadas para garantir o suprimento energético quando o nível dos reservatórios está próximo a ultrapassar a CAR.

( ) O Encargo por Segurança Energética ocorre quando o Conselho Nacional de Política Energética (CNPE) determina ao ONS que solicite a geração de usinas termelétricas com vistas a garantir a segurança do suprimento energético nacional.

Assinale a alternativa que contém a sequência CORRETA, de cima para baixo.

Sobre os Procedimentos de Rede assinale a alternativa que preencha CORRETAMENTE a frase que segue.

Os Procedimentos de Rede são documentos de caráter elaborados pelo (a) , com participação dos agentes, e aprovados pela , que definem os procedimentos e os requisitos necessários à realização das atividades de .

Considere que o gerador da questão anterior gerou 100MWh e possui dois contratos bilaterais de 50MWh (um em cada submercado) valorados em R$35/MWh. Os preços de curto prazo em cada submercado são: π_PLD1=R$30/MWh e π_PLD2=R$20/MWh.

Assinale a alternativa que apresenta CORRETAMENTE o módulo da exposição do gerador.

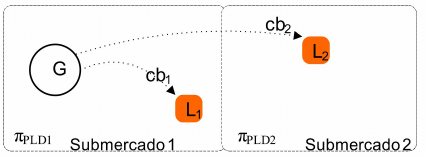

Na figura a seguir estão representadas as transações de um agente gerador em dois submercados.

Em que:

G é a geração efetiva do gerador;
cb₁ e cb₂ representam a quantidade de energia contratada pelas cargas, L₁ e L₂, via contrato bilateral;
π_PLD1 e π_PLD2 são os preços de curto prazo do Submercado 1 e 2.

Sobre a contabilização e exposição financeira dos agentes, avalie as afirmações adiante e marque com (V) as verdadeiras e com (F) as falsas.

( ) A diferença de preços de curto prazo entre os submercados 1 e 2 ocorre devido aos diferentes preços dos contratos bilaterais efetuados pelas cargas L₁ e L₂.

( ) A receita total do agente gerador é calculada por π_PLD1 × (G - cb₁ - cb₂) mais o rendimento devido à venda dos contratos bilaterais (preço do contrato vezes o montante contratado).

( ) A exposição financeira negativa para o agente gerador ocorre quando π_PLD1> π_PLD2.

( ) Caso o consumidor L₂ não tenha energia contratada suficiente para atender à sua demanda, o mesmo deverá comprar energia no mercado de curto prazo pelo valor do π_PLD2.

Assinale a alternativa que contém a sequência CORRETA, de cima para baixo.

Sobre o Balanço Energético Nacional (BEN) assinale a alternativa que preencha CORRETAMENTE a frase que segue.

Em cumprimento ao estabelecido em sua lei de criação, a elabora e publica o Balanço Energético Nacional (BEN), mantendo tradição iniciada pelo . O BEN tem por finalidade apresentar a contabilização relativa no Brasil, contemplando as atividades de extração de recursos energéticos primários, sua conversão em formas secundárias, importação e exportação, a distribuição e o uso final da energia.

Considere a solução do problema de fluxo de potência não linear pelo Método de Newton Raphson, modelado em coordenadas polares por injeção de potência, cuja formulação matricial está mostrada abaixo.

!$ { \begin{bmatrix} \triangle P\\\triangle Q \end{bmatrix}} = J x { \begin{bmatrix} \triangle \theta\\ \triangle |V| \end{bmatrix}} !$

Para um sistema composto por 500 barras, sendo 45 do tipo tensão controlada (PV) e 1 barra flutuante (swing), assinale a alternativa que mostra CORRETAMENTE a dimensão da matriz Jacobiana J.

Considere a seguinte afirmação: a introdução de um modelo competitivo na indústria de energia elétrica requer a desverticalização das funções de geração, transmissão e distribuição de energia elétrica. Assinale a alternativa que NÃO representa uma razão para a desverticalização.

Considere a afirmação sobre o Sistema Interligado Nacional (SIN).

“Com tamanho e características que permitem considerá-lo único em âmbito mundial, o sistema de produção e transmissão de energia elétrica do Brasil é um sistema hidrotérmico de grande porte, com forte predominância de usinas hidrelétricas e com múltiplos proprietários”.

Assinale a alternativa que NÃO representa a realidade do SIN.

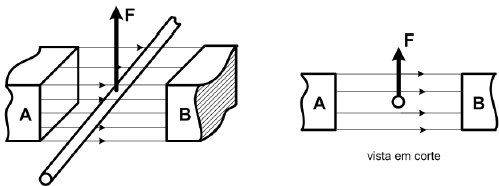

Considere um fio retilíneo imerso em uma região de campo magnético uniforme produzido por ímãs permanentes, conforme ilustrado a seguir.

Com base nas informações contidas na figura, analise as seguintes afirmações.

I. O sentido das linhas de campo indica que A é o polo norte e B polo sul dos ímãs.

II. Se o condutor for percorrido por uma corrente entrando no plano da página (ver vista em corte), surgirá uma força indicada no sentido do vetor F.

III. Se o condutor deslocar-se no sentido de F, surgirá uma tensão nas extremidades do condutor que é proporcional à velocidade de deslocamento.

IV. A tensão produzida nas extremidades do condutor é dependente do ângulo formado entre o deslocamento do condutor e as linhas de campo, tornando-se máxima quando o deslocamento ocorrer na mesma direção da linha de campo.

Assinale a alternativa que apresenta somente a(s) afirmação(ões) CORRETA(S).
