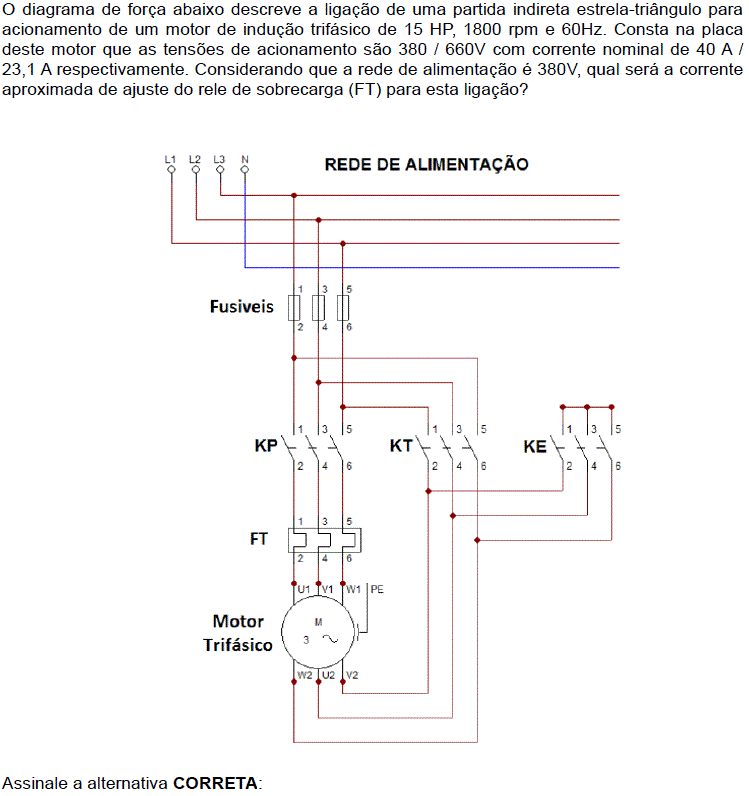

Os temporizadores são dispositivos eletroeletrônicos capazes de realizar a contagem de tempo e possibilitar um atraso no acionamento de equipamentos de instalação elétrica, tais como portões eletrônicos, alarmes etc. As chaves de partida indireta de motores utilizam temporizadores para fazer o chaveamento entre a partida e a operação nominal do motor. Avalie as afirmações a respeito dos temporizadores a seguir e marque (V) para as afirmativas verdadeiras e (F) para as falsas.

( ) Os temporizadores com retardo na energização acionam seus contatos imediatamente após a bobina ser energizada e iniciam a contagem de tempo. Após a contagem do tempo selecionado os contatos são desligados.

( ) Os osciladores também podem ser considerados temporizadores.

( ) Os temporizadores com retardo na desenergização acionam seus contatos imediatamente após a bobina ser energizada. Somente após o desligamento da bobina é que se inicia a contagem de tempo. Ao final da contagem de tempo os contatos são desligados.

( ) Ao ligar a bobina de um temporizador com retardo na energização inicia-se a contagem de tempo mas nada acontece com seus contatos. Ao término da contagem de tempo seus contatos ligam e permanecem neste estado até que a bobina seja desligada.

( ) Os CLPs (Controladores Lógicos Programáveis) possuem funções de temporização tanto no modo com retardo na energização, quanto no modo com retardo na desenergização. No entanto, os CLPs não possuem a função de oscilador.

Assinale a alternativa que contém a sequência CORRETA de cima para baixo:

A eletrônica de potência é muito utilizada nos dias de hoje no acionamento de motores elétricos. Equipamentos como os inversores de frequência e Soft-starters já fazem parte do cotidiano industrial no Brasil. Estes equipamentos utilizam transistores (IGBTs) e Tiristores para o acionamento dos motores elétricos de indução. Os mais utilizados são os Tiristores que são dispositivos semicondutores utilizados para o controle eletrônico de potência. Vários componentes fazem parte da família dos Tiristores, tais como: o SCR (Silicon Controlled Rectifier), o DIAC e o Triac. Avalie as afirmações a respeito do disparo e bloqueio dos Tiristores a seguir e marque (V) para as afirmativas verdadeiras e (F), para as falsas.

( ) Para que um SCR conduza é preciso satisfazer duas condições: O SCR deve estar polarizado diretamente e deve ser aplicada uma corrente no gatilho (IG).

( ) Um TRIAC ligado em um circuito de corrente alternada permite o controle de tensão sobre a carga em ambos os semiciclos da senóide.

( ) O SCR pode disparar de forma indesejada se a tensão de polarização direta (VAK) atingir um valor limite máximo chamado de VBO (tensão de breakover).

( ) O circuito chamado de Snubber (resistor em série com capacitor) deve ser ligado em paralelo com o SCR para evitar o disparo por aumento de temperatura.

( ) O DIAC é um dispositivo semicondutor geralmente utilizado para controlar o disparo de outro Tiristor.

Assinale a alternativa que contém a sequência CORRETA de cima para baixo:

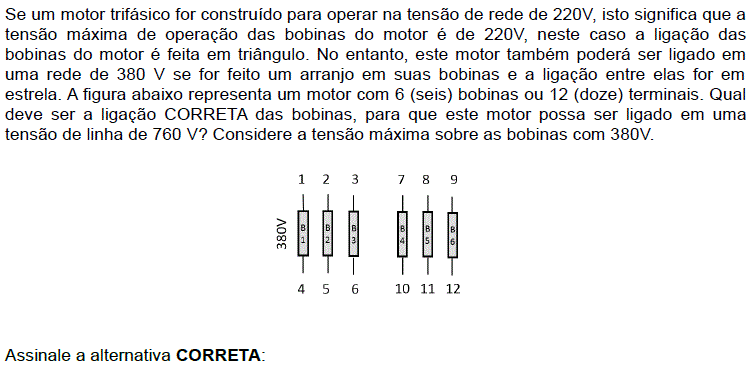

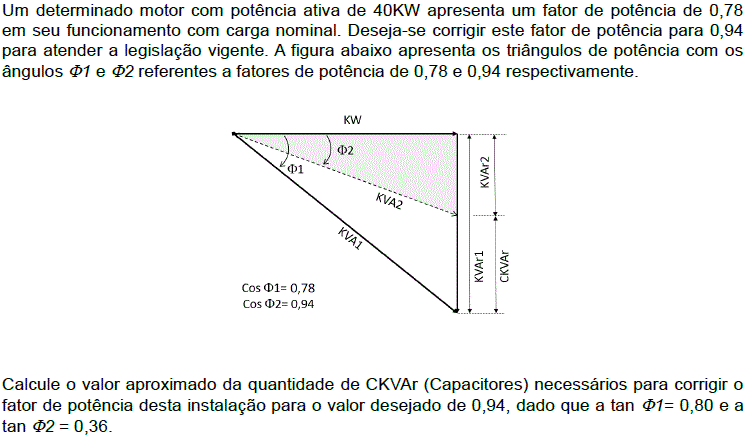

Uma equipe de estudantes aplicou o método dos dois wattímetros para analisar a potência absorvida por um motor de indução trifásico. Sabendo os instrumentos de medida estavam funcionando perfeitamente e que todas as ligações foram feitas de maneira correta, qual das alternativas mostra uma situação possível.

Assinale as sentenças verdadeiras com (V) e as falsas com (F). A seguir, marque a alternativa que contenha a sequência correta, de cima para baixo, sobre as unidades das grandezas fundamentais de acordo com o Sistema Internacional.

( ) A unidade do comprimento é o METRO (m).

( ) A unidade da massa é o GRAMA (g). ( ) A unidade da corrente elétrica é o AMPÈRE (A).

( ) A unidade da temperatura termodinâmica é o CELSIUS (C).

( ) A unidade da intensidade luminosa é o LÚMEN (lm).

Assinale a alternativa que apresenta a sequência CORRETA de cima para baixo:
