Em desenho técnico, corte tem como objetivo representar de modo claro os detalhes internos nos desenhos de peças ou conjuntos. Os tipos de corte variam em relação aos limites e extensão do plano de cortes (total, meio-corte, parcial) ou em relação ao número de planos que passará pela peça (em desvio, rebatido). Marque (V) para as afirmativas verdadeiras e (F), para as falsas.

( ) Meio Corte é utilizado quando uma peça é simétrica, não havendo necessidade de um corte total. Metade da peça é representada cortada e a outra metade em vista, exibindo os detalhes não visíveis.

( ) Nas áreas hachuradas não se devem representar arestas não visíveis, executando-se os casos especiais em que se requer maior clareza.

( ) Corte Parcial se aplica quando se quer mostrar apenas uma parte da peça, limitando-se o plano de corte por uma linha de ruptura (sinuosa) e pelo contorno da peça. Os detalhes não visíveis, em áreas não atingidas pelo corte parcial, devem ser omitidos.

( ) Corte em desvio é utilizado em peças nas quais os detalhes a serem mostrados não estão em um mesmo plano. Passe-se mais de um plano, desviando-se perpendicularmente, em todos os detalhes. As arestas formadas pelos desvios dos planos de corte não são representadas na vista hachurada.

( ) Linhas para hachuras são de espessura fina, traço contínuo ou tracejadas, geralmente inclinadas a 45º e mostram as partes cortadas da peça. Servem também para indicar o material da peça de acordo com as convenções recomendadas pela ABNT.

Assinale a alternativa que contém a sequência CORRETA de cima para baixo.

Conforme a norma da Associação Americana de Soldagem (AWS) os eletrodos revestidos são classificados de acordo com o código genérico E-XXYZ-A. Assinale a alternativa que corresponda CORRETAMENTE ao significado deste código.

Com relação aos sistemas hidráulicos responda:

I. O índice de viscosidade é a resistência que o óleo apresenta ao escoamento em função da temperatura.

II. O filtro de sucção, instalado na entrada da bomba, tem a mesma capacidade de retenção de partículas que o filtro de pressão e de retorno.

III. Atuador com relação de área 2:1 significa que a área do êmbolo é duas vezes maior que a área da coroa.

IV. Os fluidos hidráulicos de base mineral, por causa de suas boas propriedades, dispensam a utilização de aditivos em sua composição.

V. Quanto maior for o índice de viscosidade, menor será a variação da viscosidade em função da temperatura.

Assinale a opção CORRETA:

Com relação aos Sistemas Hidráulicos e Pneumáticos, marque (V) para as afirmativas verdadeiras e (F), para as falsas.

( ) Os atuadores dos sistemas pneumáticos conseguem atingir velocidades superiores aos atuadores dos sistemas hidráulicos.

( ) Os atuadores dos sistemas pneumáticos operam com pressões superiores aos sistemas hidráulicos, e por causa disso, conseguem movimentar cargas mais elevadas.

( ) Atuadores de simples ação realizam trabalho nos dois sentidos, ou seja, tanto no avanço quanto no recuo.

( ) As válvulas reguladoras de vazão são responsáveis em controlar a velocidade dos atuadores e podem ser unidirecionais ou bidirecionais .

( ) Uma válvula direcional 3/2 vias acionada por botão possui 3 posições e duas vias.

( ) São exemplos de acionamentos de válvulas por força muscular: botão, alavanca e pedal.

Assinale a alternativa que contém a sequência CORRETA de cima para baixo.

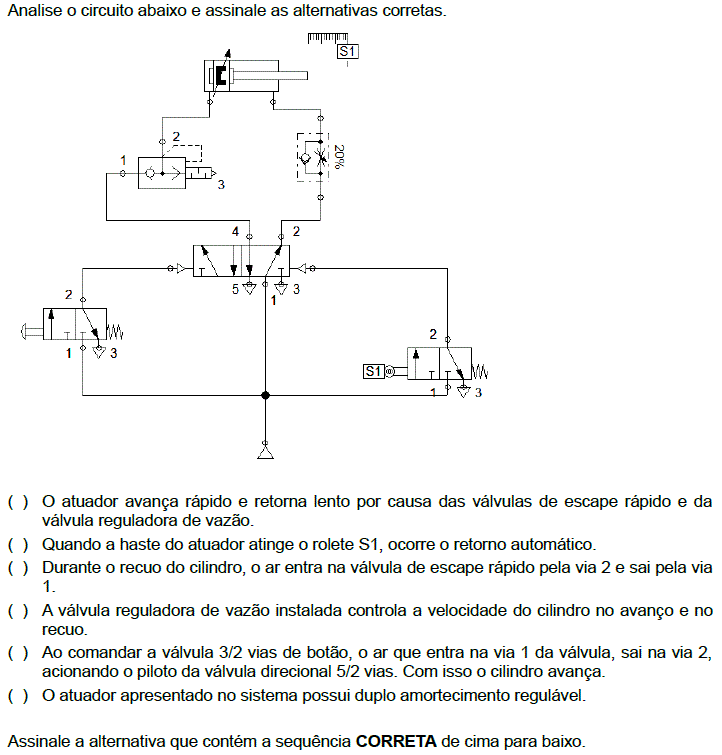

Com relação ao processo de usinagem, analise as afirmações:

I. O torneamento é um processo que permite a fabricação de peças por revolução.

II. A fresagem de rodas dentadas (engrenagens) é realizada exclusivamente com fresas de módulo.

III. A retificação cilíndrica é uma operação de desbaste realizada na peça antes do torneamento.

IV. No processo de fresagem, a ferramenta de corte denomina-se fresadora.

V. O cabeçote divisor universal, utilizado em fresagens, permite dividir uma circunferência em partes iguais.

Assinale a opção CORRETA:

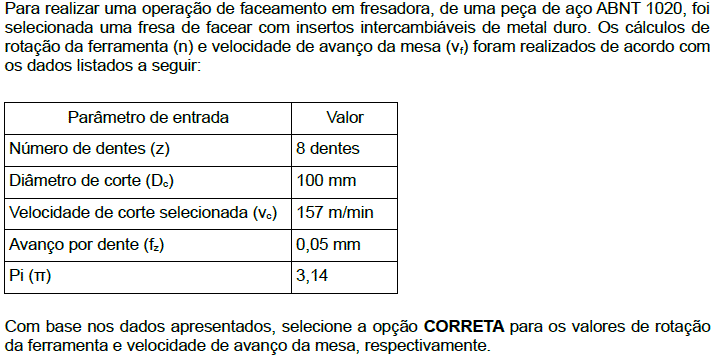

Os sistemas de produção podem ser classificados de acordo com o fluxo dos processos dos produtos. De acordo com essa classificação, qual se caracteriza por possuir uma sequência de operações muito bem definida, apresentando operações de precedência e operações subsequentes de tal maneira que exibem uma sequência linear?

No processo de retificação utiliza-se como ferramenta de corte o rebolo, o qual realiza o corte por meio de grãos abrasivos, unidos por um material ligante. Estes grãos podem ser sintéticos ou naturais. Analise as afirmações e marque (V) para as verdadeiras e (F) para as falsas.

( ) Óxido de alumínio (Al2O3), carboneto de silício (SiC) e nitreto cúbico de boro (cBN) são abrasivos sintéticos aplicados na retificação de aços.

( ) Os rebolos de diamante são recomendados para retificação de aços, pois em condições de alta temperatura o diamante não apresenta afinidade química com o ferro.

( ) A operação de dressamento é utilizada para perfilar e afiar o rebolo.

( ) Para ferramentas de dressamento devem ser utilizados materiais de dureza inferior aos abrasivos utilizados nos rebolos, para não danificá-los.

( ) Antes da montagem do rebolo na retificadora cilíndrica externa, deve ser realizado o balanceamento do mesmo.

( ) Os rebolos com ligantes vitrificados possuem porosidade maior que os com ligantes resinóides.

Assinale a alternativa que contém a sequência CORRETA de cima para baixo.

Com relação às operações de limagem selecione a afirmativa CORRETA.
