O item 5.4.1 da NBR ABNT 5419:2015 orienta a instalação de Barras de equipotencialização para redução de tensão para determinados casos. Analise as assertivas abaixo que apresentam exemplos de casos e assinale a alternativa correta.
I. Entre todos os condutores de serviços que adentram a Zona de Proteção contra Raios (ZPR).
II. Entre o condutor de proteção PE.
III. Entre componentes metálicos dos sistemas internos.
IV. Entre a blindagem da Zona de Proteção contra Raios (ZPR) na periferia e dentro da estrutura.

A ABNT 5419:2015 destaca que o aquecimento resistivo aparece em qualquer componente de um SPDA, conduzindo uma parte significativa da corrente da descarga atmosférica. Considerando o exposto, analise o trecho abaixo:
A área mínima da seção dos condutores deve ser suficiente para prevenir sobreaquecimento dos condutores a um nível que possa representar perigo de incêndio nas imediações (1ª parte). A suportabilidade mecânica e os critérios de durabilidade são desconsiderados para as partes expostas às condições atmosféricas e/ou corrosão (2ª parte). A avaliação do aquecimento do condutor devido à corrente da descarga atmosférica é algumas vezes necessária quando problemas possam surgir devido ao risco de ferimentos às pessoas e danos de fogo ou explosão (3ª parte).
Quais partes estão corretas?

Assinale a alternativa que apresenta uma forma de corrigir o fator de potência em um sistema elétrico.

Em relação à ameaça de descargas atmosféricas, são definidas as Zonas de Proteção contra Raios (ZPR). Sendo assim, relacione a Coluna 1 à Coluna 2, associando a ZPR à sua respectiva descrição.
Coluna 1 1. ZPR 0. 2. ZPR 0_A. 3. ZPR 0_B. 4. ZPR 1. 5. ZPR 2,...,n.
Coluna 2 ( ) Zona onde a corrente de surto pode ser ainda mais limitada pela distribuição de correntes e interfaces isolantes e/ou por DPS adicionais nas fronteiras entre as zonas mais internas. Blindagens adicionais podem ser usadas para atenuação adicional do campo eletromagnético gerado pela descarga atmosférica.

( ) Zona protegida contra as descargas atmosféricas diretas, mas onde a ameaça é causada pela totalidade do campo eletromagnético. Os sistemas internos podem estar sujeitos às correntes de surto parciais.
( ) Zona onde a ameaça é devida à não atenuação do campo eletromagnético da descarga atmosférica e onde os sistemas internos podem ser sujeitos às correntes de surto totais ou parciais.
( ) Zona onde a corrente de surto é limitada pela distribuição das correntes e interfaces isolantes e/ou por DPS ou blindagem espacial instalados na fronteira das zonas. Blindagens espaciais em formas de grade podem atenuar significativamente o campo eletromagnético.
( ) Zona onde a ameaça é devida à descarga atmosférica direta e à totalidade do campo eletromagnético gerado por essa descarga. Os sistemas internos podem estar sujeitos à totalidade da corrente de surto.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Qual o efeito sobre o corpo humano para um valor da Corrente de Choque entre 10 e 30 mA?

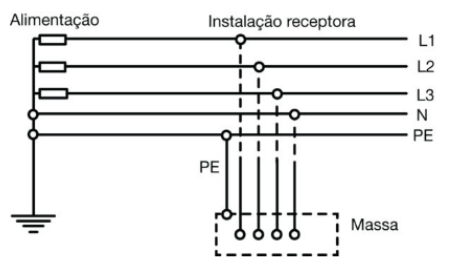

A norma NBR 5410 estabelece que independentemente do esquema de aterramento, deve ser objeto de proteção complementar contra contatos diretos por dispositivos a corrente diferencial-residual de alta sensibilidade. Nesse sentido, analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas, no que se refere a exemplos desses circuitos.
( ) Os circuitos de tomadas de corrente situadas em áreas internas que não alimentam equipamentos no exterior.
( ) Os circuitos que sirvam a pontos situados em locais contendo banheira ou chuveiro.
( ) Os circuitos que alimentam tomadas de corrente situadas em áreas externas à edificação.
( ) Os circuitos que sirvam a pontos situados em locais contendo banheira ou chuveiro responsáveis por alimentar aparelhos de iluminação posicionados a uma altura igual ou superior a 2,50 m.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

A NBR 5419:2005 enfatiza que a resistência de aterramento de instalações de baixa tensão deve ser, se possível, inferior a qual dos valores a seguir?

Analise as seguintes asserções e a relação proposta entre elas:

I. O Fator de Diversidade representa a razão entre a soma das demandas máximas de cada carga (ou consumidor) de um conjunto de cargas semelhantes e a demanda máxima do conjunto.

PORQUE

II. Este representa o cenário real de que as demandas máximas de cada unidade tomada individualmente ocorrem em instantes simultâneos, o que faz com que a demanda máxima de um conjunto de consumidores seja maior que a soma das demandas máximas de cada consumidor.

A respeito dessas asserções, assinale a alternativa correta.

Um apartamento tem as seguintes cargas instaladas:
• 12 Lâmpadas de 100 W. • 04 Lâmpadas de 60 W. • 02 Televisores de 100 W. • 01 Sistema de som de 60 W. • 01 Geladeira de 400 W. • 01 Ferro elétrico de 1000 W. • 01 Máquina de lavar roupa de 600 W. • 02 Chuveiros elétricos de 3300 W.
Em um determinado período do dia, funcionam as seguintes cargas simultaneamente: duas lâmpadas de 60W, um televisor, uma geladeira, um ferro elétrico, uma máquina de lavar e um chuveiro elétrico. Nesse cenário, o fator de demanda, considerando um cenário ideal, é:
