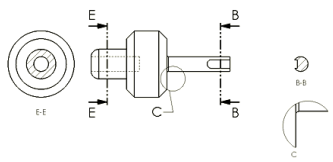

No desenho técnico abaixo assinale a alternativa que representa, um detalhe, uma vista de seção e uma vista em corte, respectivamente:

A manutenção industrial é um conjunto de ações necessárias para manter em funcionamento ou reparar máquinas e equipamentos.

O acompanhamento do desgaste de peças vitais de conjuntos de máquinas e equipamentos com o objetivo de determinar a época adequada para substituições ou reparos de peças recebe o nome de:

Para se projetar ajustes prensados (com interferência), independente da direção, é de grande importância conhecer as características dos materiais, dentre as quais podemos destacar os coeficientes de ruptura, limite elástico e coeficiente de dilatação (expansão térmica).

Sendo assim, assinale a alternativa que apresenta a afirmação VERDADEIRA em relação aos ajustes e suas interferências.

Um técnico verificou que um manômetro instalado na base de um reservatório cilíndrico de 4 m de diâmetro contendo álcool etílico (ρ = 790 kg/m³ ) indicava a pressão de 31,6 kPa. Assinale a alternativa referente ao volume aproximado de álcool etílico no interior do reservatório (considerando-se g =10 m/s² ).

(Obs: caso seja necessário, considerar π = 3,14).

Processos de usinagem CNC são amplamente utilizados na indústria metal mecânica, por garantir versatilidade, produtividade e repetitividade nas operações. Os programas seguem uma estrutura lógica, dispostas sequencialmente por blocos de informações identificados pela função “N”.

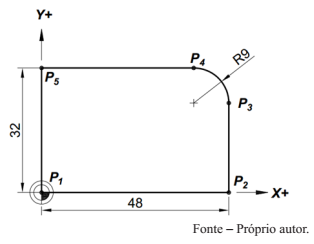

Deseja-se utilizar um centro de usinagem CNC para executar o contorno externo no sentido anti-horário em uma peça, como representada na figura a seguir. Para a operação, tem-se disponível uma fresa de topo com 16 mm de diâmetro que será montada no eixo-árvore da máquina-ferramenta.

Com base na figura e nos conhecimentos de programação CNC, selecione a alternativa que indica qual função preparatória é aplicada para compensar o raio da ferramenta na situação proposta e, qual bloco de informação pode ser aplicado para movimentar a ferramenta do ponto P₃ até o ponto P₄ , considerando a função de compensação de raio de ferramenta ativa.

Os tratamentos termoquímicos são comumente empregados pela indústria automobilística em peças como eixos e engrenagens, com o intuito de propiciar propriedades do material em conformidade com as especificações do projeto. Analise as afirmações a seguir a respeito dos tratamentos termoquímicos.

I. Os elementos que se difundem tais como o carbono ou nitrogênio compreendem uma característica de diferenciação dos tratamentos termoquímicos.

II. Os tratamentos termoquímicos almejam a obtenção de superfície resistente ao desgaste e núcleo tenaz da peça ou componente mecânico considerado.

III. A cianetação consiste na introdução de boro na superfície da peça por meio da exposição da peça a uma atmosfera rica em cianeto e a altas temperaturas.

IV. Galvanização, boretação, cementação, deposição física de vapor (PVD) e deposição química de vapor (CVD) são exemplos de tratamentos termoquímicos.

É CORRETO apenas o que se afirma em:

Uma ferramenta de usinagem pode sofrer diversos tipos de desgastes e avarias na interação tribológica da ferramenta com a peça.

Assinale a alternativa que contém dois tipos de desgaste que podem ocorrer nas ferramentas de usinagem:
