Considere um circuito com duas portas lógicas do tipo AND colocadas em série, com a saí da da primeira porta AND conectada em uma das entradas da segunda porta AND. Sabendo-se que cada porta lógica AND admite apenas duas entra das, pode-se afirmar que o número de combinações possíveis para as entradas desse circuito é:

Uma válvula de controle pneumática é utilizada para regular o fluxo de água em uma linha de processo. Ela possui atuador de mola e diafragma com ação “ar para abrir” (Air-to-Open - ATO) e é comandada por um sinal de 4–20 mA proveniente de um transmissor/ controlador.
Durante a operação, quando o sinal aumenta de 4 mA para 20 mA, o que acontece com a posição da válvula?

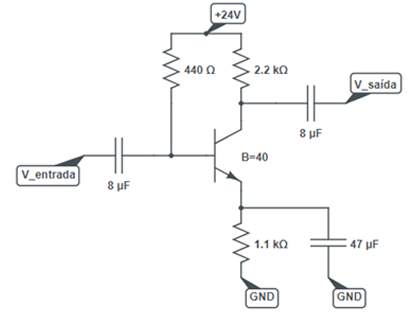

Em alguns circuitos que fazem a utilização de transistores, o nível de aumento da saída AC depende da transferência de energia das fontes DC aplicadas. O circuito a seguir é um circuito típico transistorizado de polarização estável do emissor.


Fonte: IFSP , 2025.


Com base no circuito mostrado acima, podemos afirmar que o valor aproximado da corrente de saturação é:

Inversores de frequência são equipamentos eletrônicos amplamente utilizados na indústria. Eles permitem manobras em motores elétricos como controle de velocidade durante e depois da partida. Sobre inversores de frequência é correto afirmar:

Em uma indústria existem muito motores trifásicos que são ligados e permanecem em funcionamento durante o mesmo período de tempo. Durante o perído de operação destes motores a potência aparente é de 1700 MVA e a potência ativa de 1500 MW. Com o intuito de corrigir o fator de potência, deixando seu valor unitário, durante a operação dos motores, deve ser instalado um banco de capacitores trifásico de:

Um técnico está realizando a integração de uma planta industrial a um Controlador Lógico Programável (CLP), que envia as informações do processo para um sistema supervisório SCADA. Para a medição de nível de um tanque, foi especificado um transmissor com saída de 4 a 20 mA, em vez de utilizar um transmissor com saída de 0 a 20 mA.

Além da maior imunidade a ruídos elétricos, característica da transmissão em corrente, qual é a principal vantagem técnica de se utilizar o padrão com zero vivo (início da escala em 4 mA e não em 0 mA) para o diagnóstico de falhas no sistema?

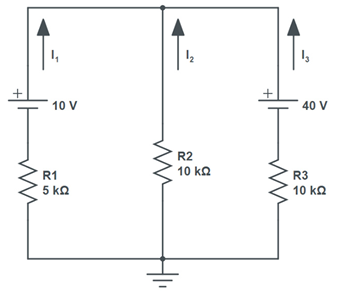

Um estudante analisa o circuito misto ali mentado por duas fontes de tensão, apresentado na figura abaixo, para determinar os parâmetros de operação do resistor central (R₂)

Fonte: IFSP 2025.

Assinale a alternativa que representa o valor da corrente I₂ e da potência elétrica total dissipada pelo resistor R₂, respectivamente.

Para realizar o controle de velocidade de uma esteira, um inversor de frequência foi conectado a um CLP através de uma rede industrial. A instalação física foi feita utilizando um em padrão RS-485, cabo com apenas um par de fios, conecta dos aos bornes identificados como A e B (ou D+ e D-) no inversor.
Sabendo que a comunicação configurada é do tipo serial e segue a hierarquia onde o CLP envia comandos e o inversor apenas responde (Mestre/Es cravo), assinale a alternativa que corresponde ao protocolo utilizado:

Durante uma aula prática em um labora tório de acionamentos elétricos, uma das bancadas apresentou uma falha operacional. O técnico do laboratório foi acionado para realizar uma manutenção corretiva no equipamento visando a substituição de um contato auxiliar na gaveta de partida direta. Como a desenergização geral inviabiliza ria a continuidade da aula nas demais bancadas, o técnico procedeu com o isolamento elétrico exclusivo do módulo defeituoso. A fim de garantir a segurança e integridade de todos os presentes, ele executou a seguinte sequência de procedimentos operacionais:
Passo 1 - Seccionamento: Desligou o disjuntor que alimenta o módulo de bancada.
Passo 2 - Impedimento de reenergização: Aplicou o travamento mecânico com cadeado e etiqueta de bloqueio no disjuntor.
Passo 3 - Constatação da ausência de tensão: Uti lizou um multímetro digital para certificar que não havia tensão nos terminais de saída do disjuntor e de entrada do comando elétrico.
Passo 4 - Proteção dos elementos energizados na zona controlada: Instalou anteparos isolantes nos barramentos vizinhos que permaneceram energizados. Passo 5 - Instalação de sinalização de impedimento de reenergização: Posicionou placas e cones de alerta ao redor da bancada indicando a manutenção. Tendo finalizado esses passos, o técnico deu início a substituição do contato auxiliar.

Considerando o item 10.5 da NR-10, que trata da Segurança em Instalações Elétricas Desenergiza das, é correto afirmar que, no início da substituição do contato auxiliar, o painel encontrava-se:

Em um sistema de refrigeração industrial, um transdutor de temperatura é utilizado para enviar o sinal de processo para um indicador digital de painel. O instrumento foi calibrado para operar em uma faixa de medição que vai de -50 °C a +50 °C, fornecendo uma saída linear de corrente de 0 a 10 mA.

Durante uma verificação de rotina com um multímetro, constatou-se que a corrente de saída do transdutor está estabilizada em 3,0 mA. Assinale a alternativa que apresenta o valor correto da tempe ratura indicada no painel.
