Observa o diagrama de blocos.

Considerando o diagrama de blocos acima, a alternativa que apresenta a função de transferência que relaciona C(s)e R(s) é

A figura 2 representa a curva de polarização do transistor BC548.

Conforme as figuras acima, o valor correto do resistor R_b, para que o transistor opere na região de corte (considerando V_CE entre 0,7V e 1V) e saturação, é.

No acionamento de um motor de indução trifásico com 6 terminais foi utilizada uma chave de partida estrela- triângulo.

A corrente de fase do motor em regime nominal será

Dispositivos reativos reagem às variações de corrente, e seu valor ôhmico muda conforme a velocidade da corrente neles aplicada. O dispositivo com capacidade de armazenar cargas elétricas é chamado capacitor ou condensador.

Em relação aos capacitores, afirma-se que:

I. Quando o capacitor está totalmente descarregado, para a fonte, o capacitor é visto como um curto-circuito.

II. Quando o capacitor está totalmente carregado, para a fonte, o capacitor é visto como um curto-circuito.

III. Quando o capacitor está totalmente carregado, para a fonte, o capacitor é visto como um circuito aberto.

IV. Quando o capacitor está totalmente descarregado, para a fonte, o capacitor é visto como um circuito aberto.

V. A capacitância de um capacitor de placas paralelas depende apenas da distância entre as placas e do material dielétrico, caracterizado pela sua permissividade absoluta.

Estão corretas apenas as afirmativas

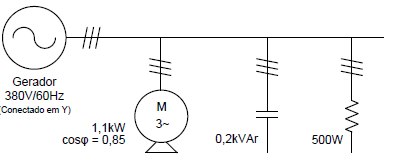

O diagrama unifilar, conforme figura acima, refere-se a um circuito trifásico, cujas cargas são equilibradas. Indique a alternativa que apresenta corretamente os valores para a potência ativa total, potência reativa total e fator de potência, respectivamente.

Considere o sistema de controle em malha fechada apresentado a seguir:

Com base no diagrama acima, a reposta do sistema a uma entrada em degrau unitário é:

O cobre e o alumínio são os materiais mais utilizados na fabricação dos condutores elétricos. Considerando a Norma NBR 5410, em relação a esses condutores, é correto afirmar que

Observe o circuito abaixo.

No circuito série-paralelo da figura acima, os valores da impedância total Z_T e das correntes I₁ e I₂ são, respectivamente:

Um transformador trifásico de 13,8kV/380V, 60Hz, conectado em triângulo no primário e em estrela no secundário, alimenta duas cargas trifásicas equilibradas, sendo uma um motor de indução trifásico com rendimento de 85%, cos!$ \phi = !$ 0,87e potência de 1,5CV, e outra um motor de indução com rendimento de 90%, cos!$ \phi = !$ 0,85 e potência de 1,5kW. Considere o transformador ideal.

A alternativa que indica os valores corretos para a potência ativa total e a corrente de linha, respectivamente, ambas no primário do transformador, é

Uma chave estrela- triângulo automática é utilizada na partida de um motor de indução trifásico (MIT).

Com base nessa informação, qual é a alternativa correta?
