São causas de baixo fator de potência nas instalações elétricas, exceto:

No transformador ligado conforme a figura abaixo, o valor da corrente ip no primário é:

A laminação no núcleo dos transformadores é feita para:

Com a comparação entre os motores C.A. trifásicos com rotor em gaiola de esquilo e rotor bobinado, pode-se afirmar que:

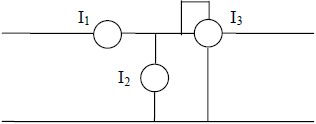

Os instrumentos de medição I1, I2, I3 representam, respectivamente, a ligação de:

A energia elétrica consumida por um estabelecimento comercial é medida por um medidor trifásico, 3 elementos, 4 fios, 60[Hz], 380[V] / 220[V], 30[A], tendo constante própria de multiplicação igual a 10. Este medidor indica um consumo de 2.639[kWh] no dia 30-09-2010 e 3.217[kWh] no dia 31-10-2010. Calcular a quantia total a ser paga pelo consumidor sabendo que a tarifa comercial em vigor na ocasião é a seguinte:

• Consumo de energia: R$ 1.447,00 por grupo de 1.000[kWh] de consumo mensal.
• Imposto único: R$ 90,42 por grupo de 1.000[kWh] de mensal.

Um medidor de energia elétrica monofásico, 2 fios, tensão nominal 240[V], 15[A], 60[Hz], Kd=3,6[Wh/rot], é ensaiado nas condições de "carga nominal" (tensão de aferição e calibração 220[V]). Seu disco tem 15 rotações em 60[s]. Qual o erro relativo do medidor?

Um medidor de energia elétrica monofásico, 2 fios, tensão nominal 240[V], 15[A], 60[Hz] é utilizado para medir a energia elétrica solicitada por uma carga monofásica, resistiva, alimentada por 220[V] e percorrida por 4[A]. Em 5 horas o disco do medidor teve 3.344 rotações. Determinar o número de rotações do disco do medidor em 4 horas, se o fator de potência da carga fosse 0,8 indutivo, com os mesmos valores de tensão e de corrente.

Deseja-se determinar a potência absorvida por um motor monofásico para 5[kV], 350[kW], !$ \eta !$=90% e fp=0,8. Dispõe-se de um wattímetro para 5[A] e 100[V] com escala de 150 divisões e 3 transformadores de corrente de relação: 50/5, 100/5 e 200/5, respectivamente; assim como de um transformador de tensão 5[kV] / 100[V]. Qual a potência do motor se o desvio do wattímetro é de 90 divisões?

Um wattímetro é fabricado para ser utilizado acoplado a TP’s de 13.800 [V] / 115 [V] e a TC’s de 500 [A] / 5 [A], sendo a sua escala marcada diretamente em valores da potência ativa primária [MW]. Entretanto, este wattímetro foi instalado para medir a potência ativa de uma carga ligada em 69 [kV], de tal modo que a sua alimentação está sendo feita através de TP’s de 69.000 [V] / 115 [V] e de TC’s de 300 [A] / 5 [A]. Determinar o coeficiente numérico pelo qual se deve multiplicar a leitura do wattímetro para se obter o valor da potência ativa da carga alimentada por este circuito de 69 [kV].
