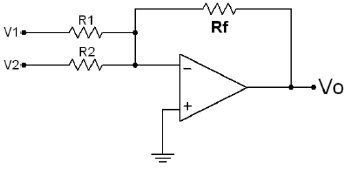

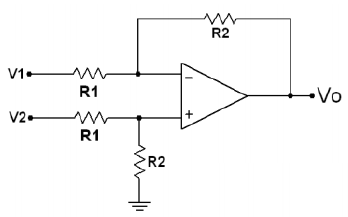

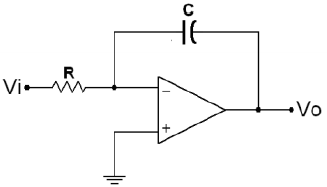

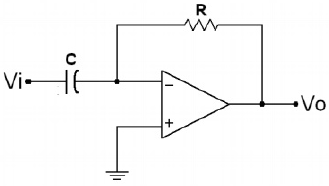

Assinale a opção que apresenta o circuito esquemático correto para implementação de um amplificador diferencial.

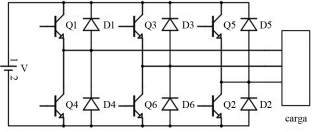

Considere que, no inversor trifásico cujo esquema está representado na figura precedente, o modo de comutação seja seis pulsos 180°. Nesse caso, o número de chaves em condução simultânea é igual a

Se a entrada para o sistema no diagrama precedente for um degrau unitário, considerando-se e ¹ = 0,368, então a resposta alcançará cerca de 63% de sua excursão total no instante

Considere que o amplificador operacional ilustrado na figura precedente seja ideal e esteja corretamente polarizado. Nesse caso, se for aplicada, na entrada, uma tensão senoidal Vi com 200 mV pico a pico, então, a tensão de saída Vo será igual a

A respeito do circuito precedente e dos dispositivos nele contidos, assinale a opção correta.

As instalações ligadas a uma rede de distribuição pública não devem prejudicar o funcionamento dessa distribuição em serviço normal, da mesma forma que os aparelhos que fazem parte da instalação, quando em operação, não devem causar perturbações na rede. De acordo com a norma vigente, para instalações elétricas de média tensão (de 1,0 kV a 36,2 kV), o tipo de esquema de aterramento a ser adotado é o

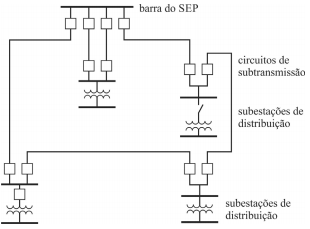

O sistema de subtransmissão é parte do sistema de distribuição entre os sistemas de transmissão e as subestações de distribuição. A maioria desses sistemas utiliza tensões de 69 kV a 138 kV. A figura precedente representa a topologia
