A figura abaixo apresenta um transformador elementar, ideal de dois enrolamentos. Utilizando essa figura, responda a questão a seguir.

As relações de transformação de tensão e corrente são respectivamente:

A figura abaixo apresenta um transformador elementar, ideal de dois enrolamentos. Utilizando essa figura, responda a questão a seguir.

Em relação a impedância de curto-circuito de um transformador de dois enrolamentos, podemos afirmar que:

A figura abaixo apresenta um transformador elementar, ideal de dois enrolamentos. Utilizando essa figura, responda a questão a seguir.

Em relação à potência nominal do transformador da figura acima, podemos afirmar que:

Um gerador conectado em estrela balanceado de 127V de linha alimenta uma carga trifásica também conectada em estrela, a quatro fios, equilibrada, formada por três resistências de 25!$ \Omega !$. Se uma das resistências da carga romper um dos seus terminais, a corrente de linha será:

Em relação às potências ativa e reativa de uma instalação elétrica, assinale abaixo a alternativa correta:

O Wattímetro é o instrumento de medida de potência que pode ser utilizado tanto em circuitos CC como em circuitos CA. Internamente, o wattímetro é composto por:

Uma instalação elétrica alimentada por 220V (eficazes) comporta 10 lâmpadas incandescentes (resistivas, isto é, com fator de potência unitário) de 200W cada uma e 4 motores de indução que consomem, cada, 2,5kVA com fator de potência 0,707 indutivo. Podemos afirmar então que a potência aparente total da instalação é:

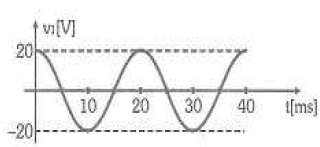

Considere a forma de onda representada abaixo. A alternativa abaixo que apresenta respectivamente o período, a frequência, a velocidade angular, o valor eficaz e o valor instantâneo em t=8ms é:

Vinte e oito capacitores são ligados em série. Cada capacitor possui capacitância igual a C. Desse modo, a capacitância total desse circuito capacitivo é, em Faraday:

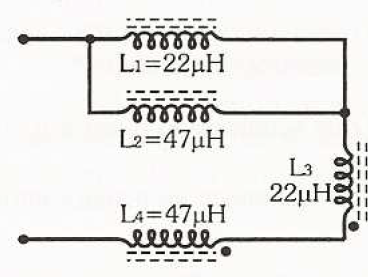

No circuito abaixo, L₃ e L₄ estão próximos entre si, de maneira que a constante de acoplamento entre elas é de 0,5. Desse modo, o valor da indutância total do circuito é:
