Um circuito de alimentação de motores elétricos possui elementos necessários para a sua operação e proteção. Sobre este assunto, analise as afirmativas seguintes: 1. Deve-se dimensionar o contator com base na corrente nominal do motor, escolhendo um valor imediatamente acima, observando-se, porém o valor de fusível máximo. 2. Com o mesmo valor de fusível máximo, deve-se escolher o relé térmico, observando se a faixa de ajuste contempla a corrente nominal. 3. O relé térmico a ser escolhido deve estar na categoria de tempo cujo tempo de atuação seja menor que o tempo de partida do motor. 4. O fusível a ser escolhido deve ser um valor imediatamente acima do valor de fusível máximo obtido na especificação do contator. Isto é necessário para que o fusível não queime frequentemente. Assinale a alternativa correta.

Ainda com os dados da questão anterior, analise as seguintes afirmativas: 1. A corrente de partida é aproximadamente 6 vezes maior que a corrente nominal. 2. A corrente nominal é a obtida através da potência ativa (W). 3. Os condutores que ligam o motor devem ser dimensionados baseados nos valores de corrente de partida. 4. O fator de potência 0,8 significa que somente 80% da potência gerada é transmitida ao eixo do motor. Assinale a alternativa correta.

Um motor trifásico de 5 CV tem os seguintes fios para conexão: 1 e 2; 3 e 4; 5 e 6. Em sua placa de identificação, consta 220/380 V. Com estas informações, analise as afirmativas seguintes e identifique-as como verdadeiras (V) ou falsas (F). ( ) A potência de 5 CV só será alcançada se o motor for ligado na maior tensão (380 V). ( ) Para ligar o motor na menor tensão, deve-se unir os terminais 2, 4 e 6 em um ponto comum e ligar os terminais 1, 3, 5 às fases da rede elétrica. ( ) Para ligar o motor na maior tensão, deve ser feita a ligação em forma triângulo. ( ) A corrente nominal que está identificada na placa do motor é relativa à ligação feita no sistema triângulo, na qual se tem a maior tensão. Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Um motor elétrico tem, em sua placa de identificação, os seguintes dados: P = 20 CV; V = 220/380 V; Ip/In = 6; FP = 0,8 e η = 0,9. No entanto, a identificação de In está apagada. Como esta informação é muito importante para dimensionar o circuito de alimentação do motor, é necessário ter o valor desta corrente, nominal. Determine o valor aproximado desta corrente e assinale a alternativa correta.

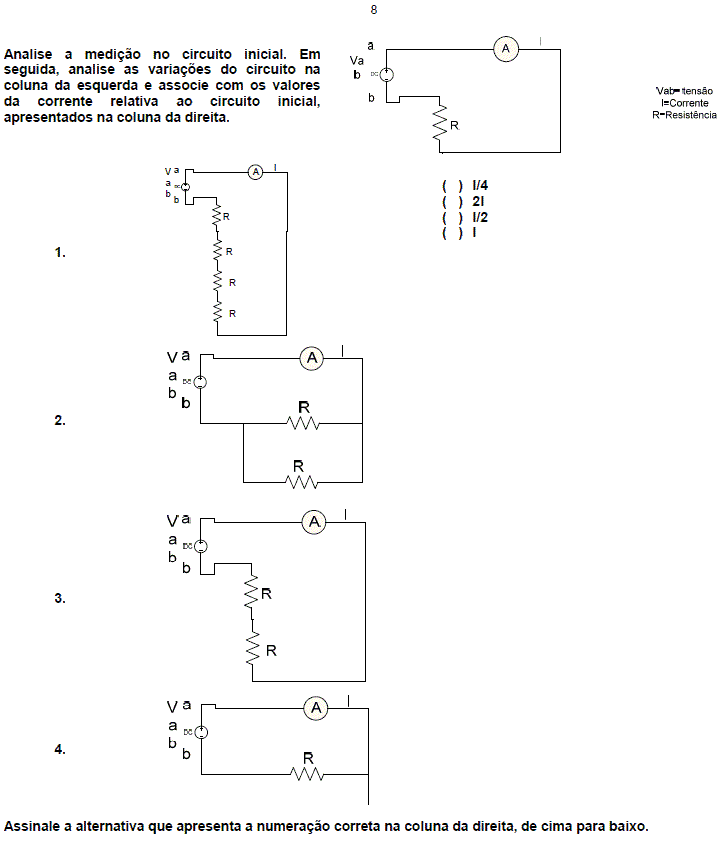

Encontre o valor aproximado da resistência equivalente entre os pontos a e b do circuito a seguir.

Dados: R1 = 8 Ω; R2 = 24 Ω; R3 = 15 Ω; R4 = 5 Ω; R5 = 6 Ω.

Assinale a alternativa correta.

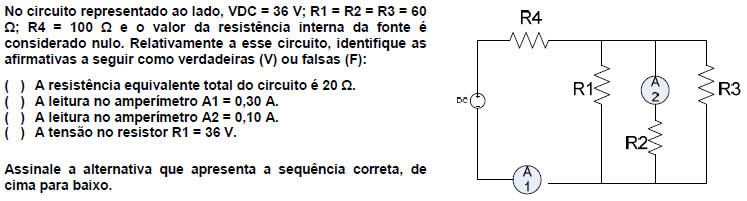

Encontre o valor da resistência equivalente do circuito a seguir.

Dados: V_ab = 24 V; R1 = 3,0 Ω; R2 = R3 = R4 = R5 = 6Ω.

Assinale a alternativa correta

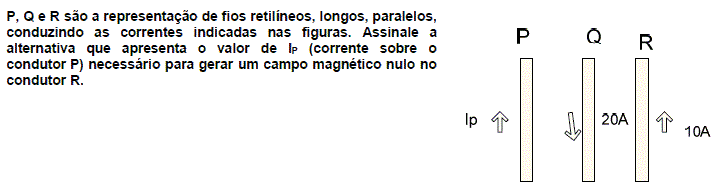

Uma bomba de água é ligada a uma tomada que lhe aplica uma tensão Vab = 120 V. Sabe-se que, em funcionamento, o motor da bomba é percorrido por uma corrente I = 2,5 A. Com esses dados, considere as seguintes afirmativas: 1 As cargas elétricas, ao atravessarem o motor da bomba, perdem energia elétrica. 2. A potência desenvolvida por esse motor é de 300 W. 3. A energia perdida pelas cargas criou os campos magnéticos induzidos nos enrolamentos. 4. Em 10 minutos, a quantidade de energia desenvolvida na bomba é de 180x10⁵ J. Assinale a alternativa correta.
