Observe a figura:

Em relação a um fluxograma de rede, é correto afirmar que o símbolo mostrado no desenho acima corresponde a representação de uma válvula

Observe a figura abaixo.

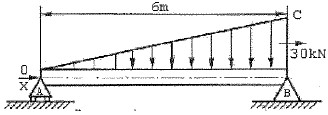

A viga AB biapoiada suporta um carregamento que varia linearmente de 0 a 30 KN conforme representado na figura.

Determine a razão entre as reações A e B e assinale a opção correta.

Observe a figura:

O desenho acima representa um acessório de tubulação

Observe a figura:

Os acessórios rosqueados I, II, III, IV e V representados acima, são denominados, respectivamente,

A fratura por tração, que ocorre em metais com baixa resistência de contorno de grão, que é abrupta e apresenta um aspecto grosseiro, é denominada

Em relação às características das engrenagens, assinale a opção INCORRETA.

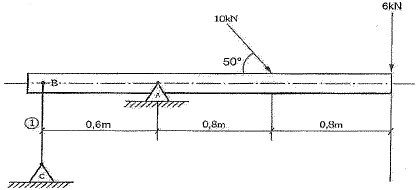

Observe a figura abaixo.

Considerando que o material da barra é ABNT 1020L, com \( \sigma \)_e = 280 Mpa, e coeficiente de segurança indicado para o caso é K = 2. Determine o diâmetro da barra 1 da construção representada na figura e assinale a opção que apresenta, em milímetros, o valor correto.

Adotar: \( \pi = 3,14 \ / \text{ sen } 50º = 0,766 \ / \ \sqrt{255} = 15,00 \)

\( \sqrt{239} = 15,46 \ / \ \sqrt{256} = 16,00 \ / \ \sqrt{261} = 16,16 \ / \ \sqrt{279} = 16,70 \)

A parte do alto-forno onde se acumulam o metal fundido e a escória, resultantes das reações que ocorrem no seu interior, é denomindada

Observe a figura:

Considerando a figura apresentada, qual a tolerância, em milímetros, da cota indicada?

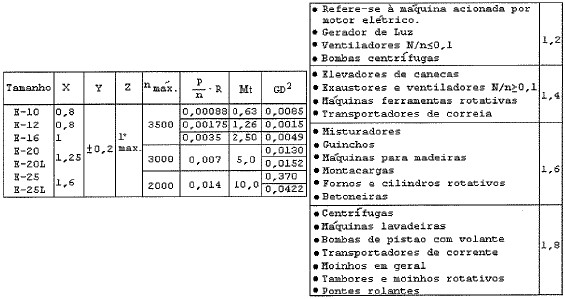

Observe as tabelas abaixo.

Com os dados apresentados, determine o acoplamento uniflex entre um motor elétrico com Potência P₁ = 10 cv e um misturador que requer Potência P₂ = 14 cv e n = 1600 rpm assinalando a opção correta.
