Com relação às especificações dos cordões de soldas por fusão, ( a arco ou a gás) em desenho mecânico, é correto afirmar que

Observe a figura a seguir .

Assinale dentre as opções abaixo, o tipo de pino apresentado na figura acima.

Observe a figura a seguir.

Assinale a opção que indica o tipo de conexão roscada apresentada na figura acima.

Assinale a opção que completa corretamente as lacunas da sentença abaixo.

"No corte em desvio (ou composto), a peça é em toda a sua extensão por um plano de corte, da sua forma particular e dos detalhes a serem mostrados."

Assinale a opção que apresenta o símbolo gráfico, atualizado, de eletrotécnica,conforme Norma NBR 5444 para quadro parcial embutido de "luz e força".

Observe as figuras a seguir.

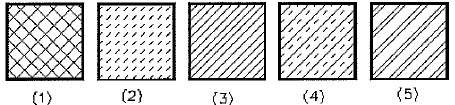

Identifique cada uma das hachuras acima sabendo-se que AC= AÇO; FF = FERRO FUNDIDO; AL = ALUMÍNIO; MB = METAL BRANCO; e BR = BRONZE, assinalando em seguida a opção correta

O rebatimento dos planos na projeção ortogonal permite mostrar

Observe o símbolo para tolerância na figura a seguir, em conformidade com a norma NBR-6409:1997, e assinale a opção que completa corretamente as lacunas da sentença abaixo.

Na tolerância indicada na figura acima, o símbolo significa a condição de ______ material, colocado após o valor de .

Observe a figura a seguir.

Assinale a opção que apresenta o valor das cotas X e Y, respectivamente, indicadas no desenho da peça acima.

Assinale, dentre as opções abaixo, a que contém um ângulo agudo.
