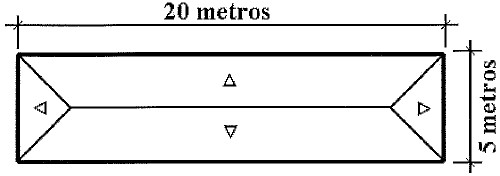

Observe a figura a seguir.

O construtor de uma cobertura para um galpão, conforme o desenho acima, verificou que o estagiário apresentou para o cálculo da área total de telhamento apenas 100m². Sabendo que o telhado possui inclinação acentuada de 60º, assinale a opção correta para área real das telhas no plano inclinado.

Dados:

sen 30º = 0,500

sen 45º = 0,707

sen 60º = 0,866

cos 30º = 0,866

cos 45º = 0,707

cos 60º = 0,500

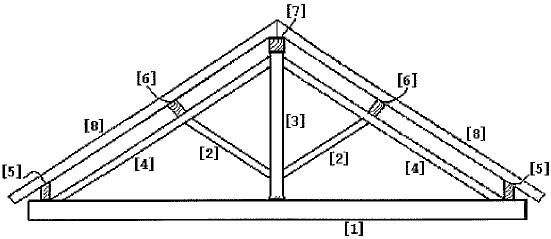

Observe o desenho da figura abaixo, assinale correlacionando os nomes das peças à sua respectiva posição na estrutura de uma tesoura de telhado.

NOMES DAS PEÇAS

( ) linha ou tirante

( ) asna ou escora

( ) pendural

( ) perna

( ) frechal

( ) terça

( ) cumeeira

( ) caibro

Assinale a opção que apresenta a ordem correta da correlação acima.

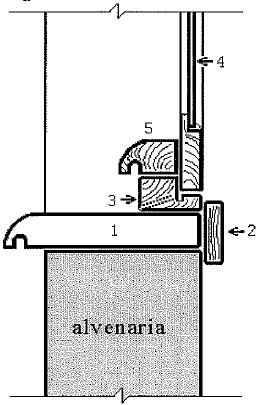

Analise a figura a seguir.

Observando o desenho da figura acima, verifica-se que houve todo um cuidado para proporcionar o escoamento de água da chuva, no corte da base de uma janela sobre alvenaria. Que ponto na figura corresponde à peça de esquadria de janela em madeira denominada MARCO?

Um aluno mediu com uma régua comum, em uma planta de situação, o afastamento de cinco metros da testada de um prédio. Ele informou 6,7 centímetros e o professor perguntou em que escala estava o desenho. Assinale, portanto, a escala que mais se aproxima do valor, face o erro comum da medição na escala de centímetros.

A alvenaria estrutural é um sistema construtivo que pode ser utilizado em edificações de pequeno e médio porte. Assinale a opção que apresenta uma vantagem observada no uso da alvenaria estrutural.

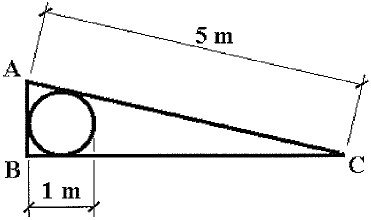

Um construtor utilizou um tonel cilíndrico de 1 metro de diâmetro, para a sustentação de uma água em uma cobertura, apoiada sobre uma laje, e obteve para o telhamento um comprimento de 5 metros, conforme figura abaixo.

Imaginando que o apoio no ponto "A" se dê sobre uma parede, e que esta parede está perfeitamente na vertical, qual será o perímetro do triângulo ABC formado no desenho acima?

Das diversas linhas convencionais empregadas no desenho de arquitetura, assinale a única que NÃO é usada.

Assinale a opção que contém apenas solicitações que devem ser consideradas no dimensionamento geométrico de uma sapata.

Todo compartimento habitável deve ter, em plano vertical, ao menos uma abertura para o exterior, de dimensões proporcionais à área e ao uso do cômodo. Essas aberturas condicionam a construção de paredes posicionadas no lado oposto a um afastamento mínimo.

Assinale a opção que corresponda a definição técnica acima.

Assinale a opção que contém apenas propriedades básicas do concreto não endurecido.
