Observe a ilustração a seguir.

No símbolo da figura acima, a letra "c" representa:

O teste de tração de uma liga de alumínio resulta num diagrama tensão-deformação que indica uma tensão limite de proporcionalidade (!$ \sigma !$_P) igual a 450MPa. Sabendo que a deformação correspondente a esse limite de proporcionalidade vale 0,006mm/mm, qual o valor do módulo de elasticidade (E), em GPa?

Analise a representação a seguir.

Assinale a opção que descreve corretamente as propriedades do material indicadas pelos números 1, 2 e 3 na figura acima.

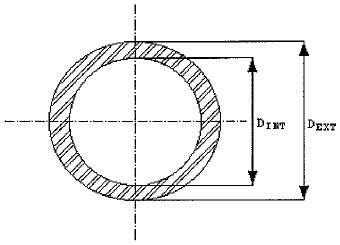

Observe a figura a seguir.

Sabendo que a figura acima representa a seção transversal de um eixo de aço (!$ \gamma !$_AÇO = 8tf/m³) com 10 metros de comprimento e diâmetros interno (D_INT) e externo (D_EXT) , respectivamente, iguais a 80mm e 100mm, assinale a opção que apresenta o peso do eixo em kgf.

Quanto à distribuição do peso do navio docado, é correto dizer que 80% deste peso estará apoiado nos

A classe N11 corresponde a uma rugosidade Ra igual a 25mm. Assim sendo, recomenda-se um comprimento de amostragem (cut off) igual a:

Uma viga em balanço com comprimento L é submetida a um carregamento uniformemente distribuído Q ao longo do seu comprimento. Para essa situação, qual o valor do momento fletor máximo atuante na viga?

A principal função dos berços, picadeiros laterais, em um plano de docagem, é suportar

Um eixo de aço com diâmetro de 100mm é submetido a um esforço de torção através da aplicação de um torque em uma de suas extremidades e um contratorque na extremidade oposta. Sabendo que o valor do torque é igual a 200kN.m, qual o valor da tensão de cisalhamento máxima no eixo, em MPa?

Para a soldagem de juntas de alumínio, quais são os processos mais utilizados nos estaleiros nacionais?
