A representação dos campos de tolerância deve ser feita por meio de símbolos. Cada símbolo é formado acrescentando-se, à letra do campo, o número indicativo da qualidade. A simbologia H7m6 significa que

Na legenda do desenho de um determinado objeto consta a escala de 20:1. Isso significa que o

Analise as afirmativas abaixo, em relação à montagem de uma bucha com !$ 80^{+0.100}_{+0.000} !$ mm e um eixo com !$ 80^{+0.200}_{+0.150} !$ mm.

I - A bucha e o eixo foram montados com interferência.

II - A tolerância de ajuste das peças é igual a 0.150 mm.

III- o ajuste das peças foi realizado no sistema Misto.

Assinale a opção correta.

O aço-carbono contém de 0 a 2% de carbono e também pequenas porcentagens de manganês, silício, fósforo e enxofre. Qual elemento torna o aço-carbono mais duro e tenaz, evita a porosidade, remove os gases e os óxidos e é considerado um elemento purificador?

Coloque F (falso) ou V (verdadeiro) nas afirmativas abaixo, em relação aos anéis de segmento dos pistões, assinalando a opção correta.

( ) Bielas empenadas ou cilindros ovalizados influenciam o desgaste dos anéis de segmento.

( ) Os anéis de segmento de compressão são montados na parte inferior do êmbolo e servem para raspar o óleo lubrificante nas camisas de cilindro.

( ) Os anéis de segmento são anéis ou aros elásticos de diâmetro externo ligeiramente menor, em relação ao dos pistões.

( ) A condutibilidade térmica do material do anel de segmento é um fator importante para a transmissão de calor entre os anéis e a camisa de cilindro.

( ) O anel de segmento pressiona as paredes da camisa de cilindro, exercendo sobre ela uma ligeira força de brunimento.

Uma rosca W99 x 1/4" é designada como rosca

Considerando que foi utilizado o ajuste D7h6 para a montagem de uma bucha em um eixo, é correto afirmar que

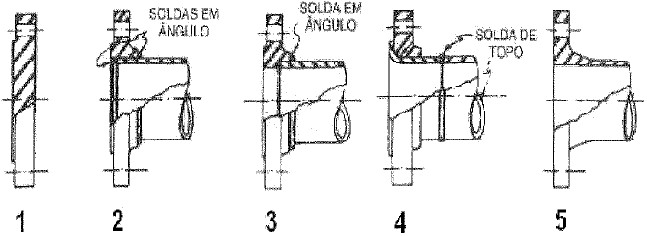

Observe as figuras a seguir.

As figuras acima representam cinco tipos de flanges utilizados como meios de ligação de tubos.

De acordo com essas figuras, como são denominados os flanges indicados pelos números 1, 2, 3, 4 e 5, respectivamente?

Uma engrenagem de dentes retos possui 17 dentes e módulo igual a 8. Os valores do diâmetro primitivo e do diâmetro externo são, em mm, respectivamente:

Na seleção e especificação dos materiais mais adequados para as tubulações em geral, diversos fatores são levados em consideração, como por exemplo, as condições de serviço do fluido a ser conduzido. Assinale a opção que apresenta duas características referentes às condições de serviço ou operação.
