Qual o coeficiente de reflexão em uma linha de transmissão de impedância característica puramente resistiva igual a Ro, quando conectada a uma antena cuja impedância vale 2Ro?

Um indutor de 6H e outro de 22H estão ligados em série e conectados a uma tomada de 120VCA e 60Hz. Suponha que as suas resistências sejam desprezíveis e que eles não possuam indutância mútua. Qual a corrente que eles consomem?

Duas placas metálicas paralelas estão no ar submetidas a uma tensão de 3kV. Calcule a menor distância para que não haja centelhamento, sabendo-se que a rigidez dielétrica do ar é 3MV/m, e assinale a opção correta.

Qual a frequência de corte de um amplificador operacional com valores especificados de Banda B₁ = 1MHz e ganho de tensão de malha aberta A_VD = 200x10³?

Qual a faixa de frequência em que o mecanismo de propagação mais utilizado é o da refração ionosférica, sendo que em regiões mais próximas do transmissor ainda permanece a presença das ondas de superfície?

A atenuação de uma onda eletromagnética no espaço livre é inversamente proporcional ao quadrado da distância, sendo a contante de proporcionalidade igual a Ko. Para antenas de transmissão e recepção com ganhos unitários, qual será a atenuação referente a um trecho de comprimento L?

O centelhamento que ocorre quando é vencida a rigidez dielétrica do ar é conhecida por:

Um fio de tungstênio tem uma resistência de 10Ohm a 20°C, e tem um coeficiente de temperatura 0,005Ohm/°C. Qual a sua resistência, em Ohm, a 120ºC?

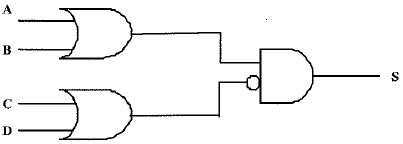

Observe o circuito a seguir.

Com base na análise do circuito acima, assinale a opção que possui a expressão booleana correta para a saída S.

Observe a figura a seguir.

Calcule a tensão na saída do amplificador não inversor mostrado na figura, para valores de V₁ = 2V, R₂ = 500k!$ \Omega !$, R₁ = 100k!$ \Omega !$, e assinale a opção correta.
