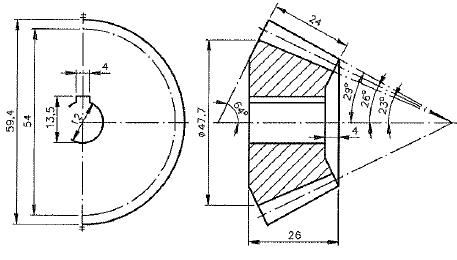

Observe a engrenagem cônica apresentada na figura a seguir.

Em relação à figura acima, pode-se afirmar que os valores correspondentes à largura do dente e ao ângulo primitivo são, respectivamente, iguais a:

Analise a figura a seguir.

A figura acima representa um dos tipos de rebite de cabeça

A Norma 8402 determina a execução do caráter para escrita no desenho técnico. No caso da microfilmagem e outros processos de reprodução é necessário que a distância entre caracteres corresponda a, no mínimo:

Diz-se que um ponto (B) é simétrico a um ponto (A), em relação ao plano horizontal de projeção (n), quando possui a mesma abscissa, o mesmo afastamento em grandeza e em sentido, e a cota da mesma grandeza, porém de sentido contrário. Dessa forma, as coordenadas de um ponto B simétrico a A [3, O, 4] em relação a (n), são iguais a:

Analise a figura a seguir.

Qual é a indicação correta do pino cilíndrico sem cabeça apresentado na figura acima?

Em relação à classificação de desenhos técnicos, a representação gráfica apresentada nos estágios intermediários da elaboração do projeto, sujeito ainda a alterações, é denominada de

observe a figura a seguir.

A figura acima representa qual tipo de projeção ortográfica?

Analise as figuras abaixo.

As figuras representadas pelos números I, II e III representam, respectivamente, quais tipos de parafusos passantes de madeira?

Observe a simbologia de solda apresentada na figura a seguir.

Qual é o valor do espaçamento entre centros de soldas indicado na figura acima?

O desenho da perspectiva isométrica é baseado num sistema de três semirretas que têm o mesmo ponto de origem e formam entre si três ângulos de
