Analise a figura a seguir.

Dois planos infinitos, verticais e paralelos, A e B, são uniformemente eletrizados, conforme representado na figura acima. O campo A possui densidade superficial de carga !$ \sigma_A = + 5,31 x10^{-6} C/m^2 !$ e o plano B possui densidade superficial de carga !$ \sigma_B = -7,08 x10^{-6} C/m^2 !$ . Os planos A e B produzem campos elétricos uniformes de intensidades !$ E_A = 3,00 x10^5 N/C !$ e !$ E_B = 4,00x10^5 N/C !$, respectivamente. Qual é o valor do campo elétrico na região (I), entre os dois planos?

Utilizando um amplificador de potência Classe B alimentado por uma fonte de tensão de de 30V, para uma carga de 160, calcule a eficiência desse circuito, e assinale a opção correta.

Dado: !$ \pi = 3,14 !$

Analise a tabela a seguir.

Calcule o valor em dBm da potência recebida, Pr, do radioenlace caracterizado pela tabela acima, e assinale a opção correta.

Dada a fórmula da atenuação no espaço livre em dB: A_e = 92, 4+20log₁₀f+20log₁₀d, em que f é a frequência em GHz e d é a distância em Km.

Correlacione as faixas de frequência de operação aos padrões de redes de computadores sem fio e, a seguir, assinale a opção que apresenta a sequência correta.

FAIXAS DE FREQUÊNCIA

I - 2,4 a 2,485 GHz

II - 5,1 a 5,8 GHz

PADRÕES

( ) 802.11a

( ) 802.11b

( ) 802.11g

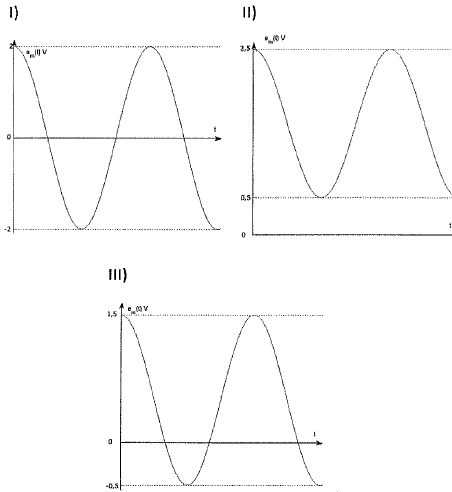

Analise os gráficos a seguir.

Na modulação AM-DSB, o sinal modulado, e(t), pode ser escrito como !$ e(t) = [ E_0 + e_m(t)] cos( 2 \pi f_0t) !$. Sabendo que !$ E_0 =1 !$ V, quais dos sinais modulantes, e_m (t), acima, podem ser recuperados usando o método de detecção de envoltória?

Qual é o fenômeno responsável pela curvatura do feixe de micro-ondas em propagação na atmosfera nos enlaces de rádio em visibilidade?

Uma aplicação prática da Modulação em Amplitude de Pulso (PAM) é a Divisão por Multiplexação no Tempo (TDM), em que um mesmo trem de pulsos é utilizado para amostrar canais. Sabe-se que cinco sinais cossenoidais, com frequências variando de 1 KHz a 5 KHz, serão amostrados por um processo TDM. Caso não seja necessária nenhuma banda de guarda na recepção, das opções apresentadas abaixo, qual a menor frequência de amostragem necessária para demodular esses canais?

Sabendo-se que circula uma corrente de 2A em um circuito ca com um resistor de 4!$ \Omega !$, uma reatância indutiva de 19,5!$ \Omega !$ e uma reatância capacitiva de 12!$ \Omega !$ estão ligados em série. Calcule a tensão aplicada nesse circuito, e assinale a opção correta.

No espectro eletromagnético de frequência, qual é a faixa de rádio frequência compreendida entre 30 MHz e 300 MHz?

Uma transmissão de rádio FM é feita em monocanal com um sinal modulante na frequência máxima 15 kHz. Sabendo que o desvio máximo da portadora é de 75 kHz, calcule a banda ocupada na transmissão, e assinale a opção correta.
