Correlacione os elementos de um projeto às suas respectivas definições e assinale a opção que apresenta a sequência correta.

ELEMENTOS

I - Planta baixa

II - Planta de cobertura

III- Corte

IV - Planta de situação

V - Fachada

DEFINIÇÕES

( ) Planta que estabelece a posição do edifício dentro do lote, fixando os recuos e alinhamentos.

( ) Planta que representa a projeção horizontal das formas dos planos inclinados (águas), cujas intersecções são figuradas por traços contínuos. O sentido de declividade dessas águas é indicado por meio de pequenas setas.

( ) Planta que representa a projeção horizontal da seção reta passando acima do peitoril ou a 1,00m, aproximadamente, acima do piso.

( ) Planta que representa as projeções verticais dos exteriores do edifício, apanhando todos os elementos dentro da configuração total.

( ) Planta que representa as projeções verticais dos cortes feitos num edifício por planos secantes, igualmente verticais, de modo a representar as partes internas mais importantes, obtendo-se um desenho das diferentes alturas de peitoris, janelas, portas, vigas, espessura das lajes dos pisos, do forro, dos telhados e dos alicerces.

Os elementos cujo comportamento estrutural depende da aderência entre o concreto e o aço, e nos quais não se aplicam os alongamentos iniciais deste aço, antes da materialização dessa aderência, são denominados elementos de:

No traço especificado de argamassa para assentamento de alvenaria de vedação 1:2:8, em volume, qual é o significado de cada um dos componentes, respectivamente?

Com relação às instalações prediais de esgotos sanitários, como se denomina o conjunto de tubulações e dispositivos onde têm acesso os gases provenientes do coletor público ou dos dispositivos de tratamento?

Calcule a área de forma lateral necessária para se executar cinco pilares de seção circular de diâmetro 1,20m e altura 3m, e assinale a opção correta.

Dado: !$ \pi !$(pi) = 3

O concreto deve ser mantido umedecido, por diversos dias, após sua concretagem, pois a água é indispensável às reações químicas que ocorrem durante o endurecimento do concreto, principalmente, nos primeiros dias. Como se denomina esse processo de endurecimento do concreto?

A norma técnica NBR 6118:2014 - Projeto de Estruturas de Concreto-Procedimento, da Associação Brasileira de Normas Técnicas (ABNT), estabelece as diretrizes para a durabilidade das estruturas de concreto. De acordo com a referida norma, como se denomina o período de tempo, durante o qual, se mantêm as características das estruturas de concreto, sem intervenções significativas, desde que sejam atendidos os requisitos de uso e manutenção prescritos pelo projetista e pelo construtor, bem como efetuada a execução dos reparos necessários, decorrentes de danos acidentais?

Assinale a opção que completa, corretamente, as lacunas da sentença abaixo:

A parte horizontal de um degrau denomina-se , e a parte vertical, perpendicular ao piso, denomina-se .

De acordo com a norma técnica NBR 6118:2014 - Projeto de Estruturas de Concreto-Procedimento, da Associação Brasileira de Normas Técnicas (ABNT), assinale a opção que representa o risco de deterioração de uma estrutura em concreto armado, sujeita a respingos de maré (tipo de ambiente para efeito de projeto), cuja classe de agressividade ambiental é igual a IV (agressividade muito forte) .

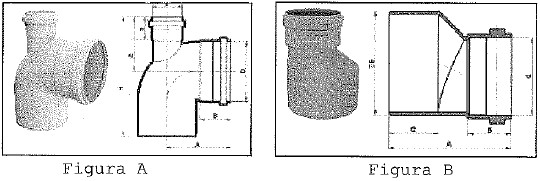

Observe as figuras abaixo.

Como são denominadas as peças representadas nas figuras A e B, respectivamente?
