Observe as correções abaixo:

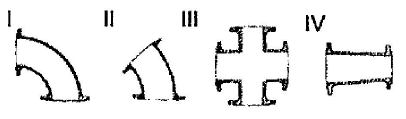

Os navios da esquadra apresentam, em sua maioria, tubulações com flanges. Nestas tubulações são usadas diversos tipos de conexões. Assinale a opção que apresenta a correta nomenclatura das conexões representadas acima, respectivamente.

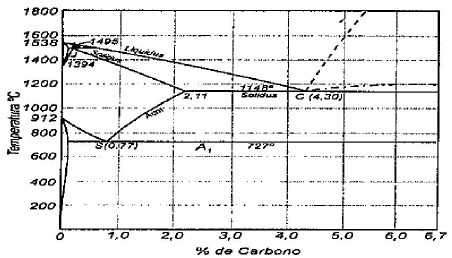

Observe o diagrama de equilíbrio Fe-C abaixo:

Assinale a opção correta relativa à estrutura das ligas Fe-C, resfriadas lentamente.

Considere um trocador de calor operando com gás como sendo um dos fluídos e com pequeno coeficiente de transferência de calor. Assinale a opção que apresenta o tipo de trocador de calor que utiliza elevadas áreas de transferência de calor por unidade de volume (\( \ge \) 700 m²/m³).

Uma balsa com a forma de um paralelepípedo retangular, medindo L de largura, C de comprimento e H de altura, flutua em um tanque de prova com água totalmente estática em condições normais de temperatura e pressão e em total equilíbrio. Sabendo que quando a balsa flutua vazia, o seu calado equivale à 0,2H; a espessura do caso é desprezível, e o calado é como a altura do casco abaixo da superfície da água do tanque, calcule o percentual do volume da balsa que deve ser preenchido com a água em que ela flutua de modo que o seu calado seja equivalente a 80% da altura do casco e assinale a opção correta.

Dado: O empuxo definido por:

\( Fe = \rho . g. V \)

\( \rho \) = massa específica da água

\( g \) = aceletação da gravidade

\( V \) = volume da água deslocada

Podem ser detectadas, em peças de grande espessura, inclusões não metálicas por meio de método não destrutivo por meio de inspeção:

Foi determinado que um navio-varredor fosse a uma zona de um possível conflito com o intuito de localizar possíveis artefatos explosivos (minas navais) que pudessem impedir o acesso a um porto. Sabendo que essas minas são acionadas (ativadas) ao serem colididas e/ou pela “alteração do campo magnético, embarcações com casco construído em qual material predominante é a melhor opção?

As forças de amortecimento podem surgir a partir de diversas fontes diferentes, tais como atrito entre superfícies deslizantes secas e atrito entre superfícies lubrificadas. Assinale a opção que apresenta a fonte de dissipação de energia em que a força de amortecimento é proporcional à velocidade.

As superfícies internas das paredes de uma câmara frigorífica são mantidas a -20 ºC, enquanto a temperatura da superfície externa é 30 ºC. As paredes são planas, constituídas de material homogêneo e medem 20 cm de espessura com condutividade térmica de 0,6 kcal(h m ºC). Calcule a quantidade de calor transferido do ambiente externo para o interior da câmara frigorífica para cada metro quadrado de superfície de parede por hora, considerando a condução de calor unidimensional em regime permanente e desprezível o efeito dos cantos onde as paredes se encontram. Sabendo que o calor transmitido por condução, por unidade de tempo, através de um material homogêneo, é dado pela equação \( q k = { \large A. k \over L}. (Tq - Tf) \), assinale a opção correta.

Dados: A = Área, k = Condutividade térmica, L = espessura. Tq = Temperatura do lado quente, Tf = Temperatura do lado frio e qk = calor transmitido por condução, por unidade de tempo.

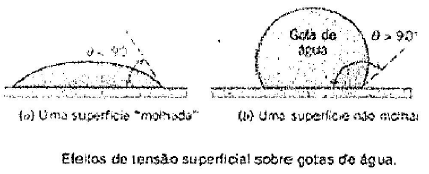

Observe as figuras abaixo:

Um exemplo de tensão superficial é a tendência de partículas de água se achatarem sobre uma superfície metálica quando esta estiver suja, bem como, quando essa superfície metálica estiver limpa e essas gotículas de água apresentarem contornos mais esféricos, como ilustrados na figura acima. É correto afirmar que um líquido molha ou não uma superfície em função do ângulo de contato \( \theta \). Entre os fatores que afetam esse ângulo de contato estão:

I- A natureza da superfície sólida.

II- Limpeza da superfície.

III- Pureza do líquido.

Assinale a opção correta.

Assinale a opção que apresenta o valor que caracteriza a ductilidade do material a partir do ensaio de tração.
