O circuito integrado 74LS194 é encontrado nos manuais com a denominação 4-Bit Bidirectional Universal Shift Register. Uma das características desse circuito é que ele

O circuito integrado TTL identificado por 74LS47 é um decodificador BCD-Sete Segmentos cujas saídas são ativas em nível baixo (0). Ele é usado para acionar o dispositivo:

A expressão lógica que caracteriza uma porta NAND de duas entradas, X e Y, é

A simplificação da expressão lógica está corretamente indicada em

Considere uma porta lógica EXCLUSIVE-OR de duas entradas X e Y e saída S e assinale a alternativa em que as duas condições são verdadeiras.

A informação binária 0101 é um código BCD-8421. O valor correspondente dessa informação na base 10 é

No teste de um amplificador de áudio montado com o TDA 2002, aplicou-se, à sua entrada, um sinal de 1 kHz e 50 mV (pico a pico), obtendo na saída um sinal de 5 V (pico a pico) sobre uma carga de 4 Ω. O ganho de tensão em decibel e a potência RMS aproximada de saída valem, respectivamente,

Para se obter uma tensão estabilizada de 5 V a partir de uma tensão estabilizada de 12 V com o objetivo de alimentar um circuito digital TTL, o dispositivo mais apropriado é o

No transistor, o parâmetro híbrido que corresponde ao ganho direto de corrente na configuração emissor comum é

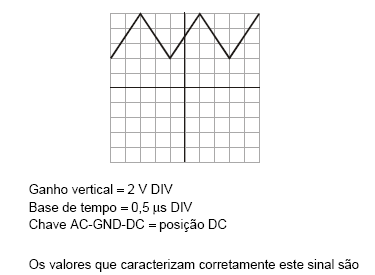

Abaixo são apresentadas a tela de um osciloscópio medindo um sinal triangular e as posições de alguns controles do instrumento. Antes da medida, com a chave AC-GND-DC na posição GND, o traço horizontal foi ajustado no centro da tela por meio do controle de posição vertical.
