Prova Completa: Engenheiro Civil (MPE-RS

658014 Ano: 2014
Disciplina: Engenharia Civil
Banca: MPE-RS
Orgão: MPE-RS

Provas:

Engenheiro Civil
Provas ×

Observe as figuras abaixo, identificadas com as letras A, B e C, que mostram equipamentos utilizados na realização de terraplenagem.

A respeito dessas figuras, considere as seguintes afirmações.

I. A figura A representa um rolo compactador do tipo pé de carneiro, cujo peso pode ser aumentado com a utilização de lastros no interior do tambor, e é utilizado para compactação de solos com baixa coesão.

II. A figura B representa um rolo compactador liso, que pode ser estático ou vibratório, utilizado para compactação de camadas de brita graduada, areia e revestimentos asfálticos.

III. A figura C representa um compactador pneumático, cuja área de contato varia de acordo com a pressão dos pneus, e pode ser utilizado tanto para solos granulares como para solos arenosos.

Quais estão corretas?

Provas

Questão presente nas seguintes provas

658013 Ano: 2014
Disciplina: Engenharia Civil
Banca: MPE-RS
Orgão: MPE-RS

Provas:

Engenheiro Civil
Provas ×

PatologiaPatologia e Recuperação de Edificações

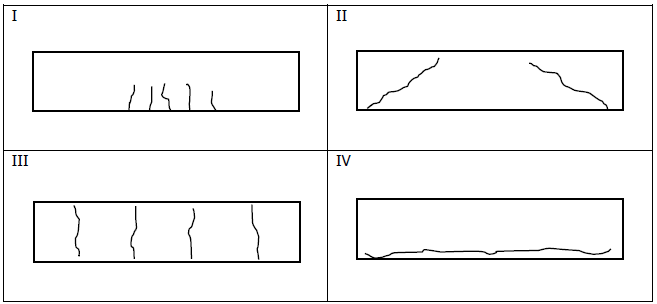

As figuras a seguir, identificadas com os números I, II, III e IV, mostram esquematicamente a localização de fissuras na lateral de uma viga bi-apoiada de concreto armado com carga distribuída ao longo de seu comprimento.

Assinale a alternativa que identifica corretamente a natureza das fissuras constantes nas figuras I, II, III e IV, nesta ordem.

A

esforços de cisalhamento – retração térmica – esforços de flexão – fluência do concreto

B

esforços de flexão – esforços de cisalhamento – retração térmica – corrosão de armaduras

C

esforços de flexão – retração térmica – esforços de cisalhamento – corrosão de armaduras

D

esforços de cisalhamento – esforços de flexão – corrosão de armaduras – fluência do concreto

E

esforços de flexão – esforços de cisalhamento – fluência do concreto – retração térmica

Provas

Questão presente nas seguintes provas

658012 Ano: 2014
Disciplina: Engenharia Civil
Banca: MPE-RS
Orgão: MPE-RS

Provas:

Engenheiro Civil
Provas ×

Fundações

As fundações permitem a transmissão de cargas de estruturas ao solo. As patologias em fundações podem surgir em diversas fases; entre essas fases, figuram a produção de materiais e componentes e a construção, ou utilização.

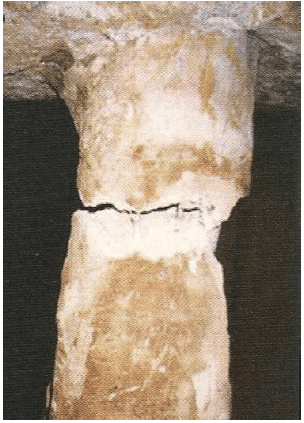

A esse respeito, observe a figura abaixo.

Fonte: Adaptado de MILITITSKY, J.; CONSOLI, N. C; SCHNAID, F. Patologia das Fundações, Oficina de Textos, 2005.

Essa figura apresenta um caso típico de patologia de fundações do tipo

Provas

Questão presente nas seguintes provas

658011 Ano: 2014
Disciplina: Engenharia Civil
Banca: MPE-RS
Orgão: MPE-RS

Provas:

Engenheiro Civil
Provas ×

Patologia

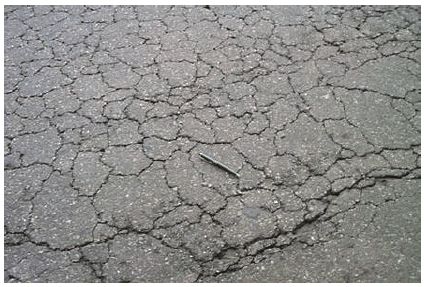

A figura abaixo mostra uma patologia em um revestimento asfáltico.

Fonte: BERNUCCI, L.L.B. et al., 2008. Programa Asfalto na

Universidade. Bloco 2 – Asfalto: Caracterização Brasileira. Apresentação em PowerPoint.

Com base nos dados da figura, assinale a alternativa que apresenta corretamente o tipo de patologia e a devida causa.

A

Patologia típica de corrugação, oriunda de regiões de elevada aceleração e desaceleração.

B

Patologia típica de trincas de retração, também chamadas de trincas de bloco, oriundas da contração do revestimento pela alternância de temperaturas.

C

Patologia típica de desgaste superficial, causado pela intemperização do ligante.

D

Patologia típica de exsudação, causada pela inadequada execução do pavimento, que ocasionou a presença excessiva de ligante asfáltico em sua superfície.

E

Patologia típica de trincamento por fadiga, causada pela repetição das cargas de tráfego.

Provas

Questão presente nas seguintes provas

658010 Ano: 2014
Disciplina: Engenharia Civil
Banca: MPE-RS
Orgão: MPE-RS

Provas:

Engenheiro Civil
Provas ×

No cronograma abaixo, as atividades que representam o planejamento da execução de uma obra estão identificadas com as letras A, B, C, D, E, F, G e H.

A
B
			C
D
			E
						F
			G
									H
1	2	3	4	5	6	7	8	9	10	11	12
				(mês)

Com base nesse cronograma, é correto afirmar que o caminho crítico é

Provas

Questão presente nas seguintes provas

658009 Ano: 2014
Disciplina: Engenharia Civil
Banca: MPE-RS
Orgão: MPE-RS

Provas:

Engenheiro Civil
Provas ×

Normas e LegislaçõesNBRsNBR 9.050: Acessibilidade na Construção Civil

Em relação à acessibilidade em edificações (ABNT NBR 9050:2004), assinale a alternativa correta.

A

As informações em Braille não dispensam a sinalização visual com caracteres ou figuras em relevo, exceto quando se tratar de folheto informativo. As informações em Braille devem estar posicionadas acima dos caracteres ou figuras em relevo.

B

Nas edificações e equipamentos urbanos, todas as entradas devem ser acessíveis, bem como as rotas de interligação às principais funções do edifício. Na adaptação de edifícios e equipamentos urbanos existentes, deve ser previsto no mínimo um acesso, vinculado através de rota acessível à circulação principal e às circulações de emergência, quando existirem. Nestes casos a distância entre cada entrada acessível e as demais não pode ser superior a 25 m.

C

Acessos de uso restrito, tais como carga e descarga, acesso a equipamentos de medição, guarda e coleta de lixo e outras funções similares, não necessitam obrigatoriamente atender às condições de acessibilidade da Norma ABNT NBR 9050:2004 – Acessibilidade em edificações.

D

Quando as rotas de fuga incorporarem escadas de emergência, devem ser previstas áreas de resgate com espaço reservado e demarcado para o posicionamento de pessoas em cadeiras de rodas. A área deve ser fora do fluxo principal de circulação e não necessita ser obrigatoriamente ventilada.

E

Os corrimãos e guarda-corpos devem ser construídos com materiais flexíveis, devem ser firmemente fixados às paredes, às barras de suporte ou aos guarda-corpos, devem oferecer condições seguras de utilização, e devem ser sinalizados.

Provas

Questão presente nas seguintes provas

658008 Ano: 2014
Disciplina: Engenharia Civil
Banca: MPE-RS
Orgão: MPE-RS

Provas:

Engenheiro Civil
Provas ×

PatologiaPatologia e Recuperação de Edificações

As fissuras em uma construção representam manifestações patológicas que podem ser graves ou apenas resultar em inconvenientes estéticos.

Abaixo, estão arrolados cinco tipos de fissuras. Identifique com G as fissuras graves e com IE as que apresentam apenas algum inconveniente estético.

( ) Fissura causada por movimento diferencial do solo
( ) Fissura causada por movimentos diferenciais na junção de dois materiais
( ) Fissura causada pela debilitação das fundações
( ) Fissura causada por corrosão de armaduras
( ) Fissura causada pela retração do concreto

A sequência correta de preenchimento dos parênteses, de cima para baixo, é

Provas

Questão presente nas seguintes provas

658007 Ano: 2014
Disciplina: Engenharia Civil
Banca: MPE-RS
Orgão: MPE-RS

Provas:

Engenheiro Civil
Provas ×

Instalações em Engenharia Civil

Um sistema de segurança contra incêndio é composto por

Provas

Questão presente nas seguintes provas

658006 Ano: 2014
Disciplina: Engenharia Civil
Banca: MPE-RS
Orgão: MPE-RS

Provas:

Engenheiro Civil
Provas ×

Dimensionamento de Estruturas de Concreto Armado

Assinale a alternativa que apresenta uma afirmação INCORRETA a respeito da Norma ABNT NBR 6118:2014 – Projeto de Estruturas de Concreto – Procedimento.

A

A Norma ABNT NBR 6118:2014 aplica-se aos concretos até a classe de resistência C50.

B

A Norma ABNT NBR 6118:2014 aplica-se aos concretos de massa específica normal, que são aqueles que, depois de secos em estufa, têm massa específica compreendida entre 2000 kg/m³ e 2800 kg/m³.

C

A classe de concreto C20, ou superior, se aplica ao concreto com armadura passiva; e a classe C25, ou superior, ao concreto com armadura ativa. A classe C15 pode ser usada apenas em obras provisórias ou concreto sem fins estruturais.

D

Nos projetos de estruturas de concreto armado, deve ser utilizado aço com o valor característico da resistência de escoamento nas categorias CA-25, CA-50 e CA-60.

E

Ambientes onde ocorrem respingos de maré são considerados locais de Classe de agressividade ambiental IV (Muito forte), enquanto ambientes submersos são considerados locais de Classe de agressividade ambiental I (Fraca).

Provas

Questão presente nas seguintes provas

658005 Ano: 2014
Disciplina: Engenharia Civil
Banca: MPE-RS
Orgão: MPE-RS

Provas:

Engenheiro Civil
Provas ×

Canteiro de Obras

Em relação aos guarda-corpos de edificação (ABNT NBR 14718:2008), assinale a alternativa INCORRETA.

A

A altura de proteção, ou seja, a altura da parte superior do corrimão até o ponto mais alto da Zona de Estacionamento Normal (ZEN), deve ser maior ou igual a 1,0 m.

B

Para a realização de ensaios de desempenho, deve ser utilizado um único protótipo, instalado de acordo com as condições previstas em projeto, para a sequência de ensaios de esforço estático horizontal, esforço estático vertical e resistência a impactos.

C

Os guarda-corpos podem ser de alumínio, de aço carbono, de liga aço-cobre, de aço inoxidável, de PVC, de madeira ou também de vidro.

D

No caso de guarda-corpos (do tipo gradil), o espaçamento entre perfis verticais (vão-luz) não deve ser superior a 0,11 m. No caso de guarda-corpos com desenhos ornamentais, as folgas entre perfis não devem permitir a passagem de um gabarito prismático de (0,25 x 0,11 x 0,11) m.

E

É obrigatória a existência de guarda-corpos em qualquer local de acesso livre a pessoas onde haja um desnível para baixo, maior do que 1,5 m, entre o piso onde se encontram as pessoas (zona de recepção) e o patamar abaixo.
