No que diz respeito à análise de circuitos complexos, dois teoremas trabalham com o conceito de circuito equivalente:

I. Determina que qualquer circuito de dois terminais pode ser substituído por um circuito equivalente, em que a fonte de corrente esteja em paralelo com o resistor.

II. Determina que qualquer circuito de dois terminais pode ser substituído por um circuito equivalente com uma fonte de tensão em série com um resistor, por meio da execução de uma série de passos.

Os teoremas caracterizados em I e em II são conhecidos, respectivamente, como de:

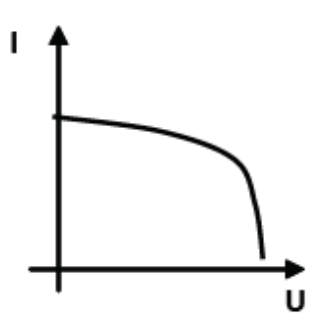

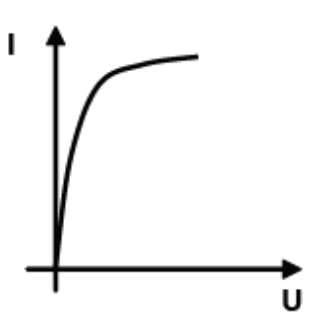

A curva característica de um diodo é um gráfico que relaciona cada valor de tensão aplicada (U) às extremidades do diodo com a respectiva corrente elétrica (I) que o atravessa. O gráfico que melhor representa essa relação é:

Considere a ponte de Wheatstone, esquematizada abaixo, em equilíbrio. Qual é o valor da resistência R?

Mostra-se, a seguir, uma porta lógica, onde “A” e “B” indicam as entradas e “S” indica a saída.

O tipo de porta lógica e sua função lógica, corresponde, respectivamente, a:

O eletrocardiógrafo é o equipamento médico hospitalar responsável por realizar o eletrocardiograma (ECG), exame de avaliação das atividades elétricas do coração através de eletrodos fixados na pele. Ao realizar um exame, nos deparamos com o sinal apresentado na figura abaixo:

A respeito do sinal apresentado, assinale a alternativa correta.

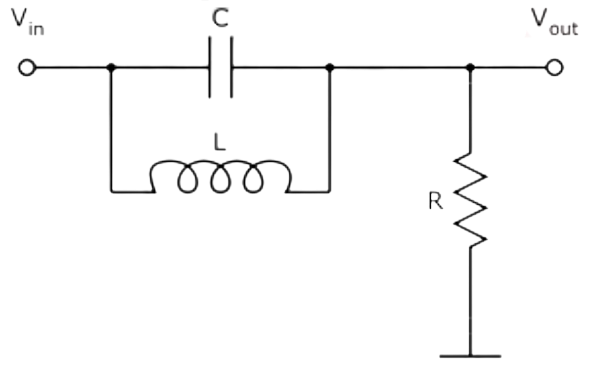

Avalie o circuito apresentado na figura a seguir.

Trata-se de um filtro:

As características listadas abaixo podem ou não ser encontradas em um retificador monofásico AC/DC. Analiseas e responda corretamente a questão.

I Os elementos retificadores são somente diodos

II A amplitude da tensão de saída DC é determinada pela amplitude da tensão de alimentação AC

III O ângulo de disparo pode ser ajustado Um retificador monofásico do tipo controlado apresenta a(s) característica(s)

Considerando a correlação entre o consumo médio de O₂ e a temperatura medida na nasofaringe, uma pessoa com temperatura de 25°C durante a CEC terá um consumo médio de O₂ no intervalo de:

A manutenção da estabilidade da circulação extracorpórea passa pelo controle de tempo de coagulação ativado – TCA, cujo valor mínimo recomendado é

Entre os sistemas “tampões” o de maior importância na regulação do pH durante a circulação extracorpórea é o:
