Um trocador de calor água-óleo apresenta um coeficiente global de transferência de calor de 200 J/(s m² ºC) e opera por um longo período de tempo. Sabendo que o fator de incrustação para o óleo é de 0,0009 m2 ºC/W, no final da operação, o coeficiente global de transferência de calor,em J/(s m² °C), será:

Considere um forno industrial construído com uma parede de espessura de 30 cm, cujo material tem condutividade térmica de 1,7 W/m oC. Durante a operação, em regime permanente, medidas efetuadas revelam temperaturas de 1500 K na parede interna e 1200 K, na externa. A taxa de calor perdida em uma parede com dimensões de 1,0 x 3,0 m, em J/s, é:

Em um sistema de extração líquido-líquido, os solventes das duas fases (água e querosene) são completamente imiscíveis. Assinale o diagrama que retrata adequadamente esse sistema, sabendo-se que:

x_S, y_S = frações molares do soluto nas fases aquosa e orgânica
x_Q, y_Q = frações molares do querosene nas fases aquosa e orgânica
..... = reta de amarração.

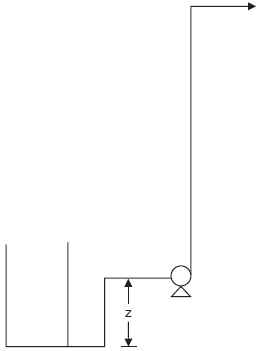

O esquema acima ilustra o bombeamento de água a 85 °C para injeção em uma caldeira. Sabendo-se que a bomba empregada requer uma carga positiva de sucção (NPSH) de 4,6m para a vazão utilizada, a altura máxima, em m, possível para a cota z é:

(Dados: r_H2O = 1000Kg/m³ p_{v (H2O, 85 °C)} = 58KPa g = 10m/s²).

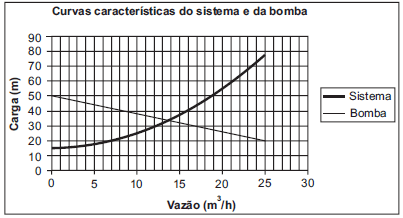

O gráfico acima exibe curvas características de um sistema de bombeamento e de uma bomba. A vazão, em m³/h, que poderia ser conseguida pelo emprego de duas bombas idênticas à indicada, operando em paralelo, deve ser estimada em:

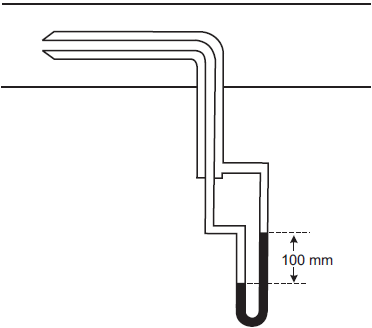

O esquema acima descreve um Tubo de Pitot localizado no centro de um duto de 200mm de diâmetro, empregado para transferência de gasolina. Considerando o coeficiente do medidor como unitário e a razão entre as velocidades média e máxima como 0,8 para o intervalo de interesse, a vazão de gasolina, em m³/s, é:

(Dados: ρ_H2O = 1000Kg/m³ ρ_gasolina = 667Kg/m³ g = 10m/s²).

Qual dos intervalos indicados abrange a típica transição entre escoamentos laminar e turbulento?

No intervalo 5x10³<Re<10⁸, o fator de atrito para escoamento em tubulação lisa pode ser avaliado pela relação:

!$ f=\large{0,25 \over (0,76-0,9\log Re)^2} !$

Para água, escoando com Re = 1,0 x 10⁵ em uma tubulação de 10mm de diâmetro, a perda de carga, em metros de coluna por metro linear de tubulação, pode ser estimada em:

(Dados:!$ ρ !$_H2O = 1000Kg/m³ μ_H2O = 1,0 x 10⁻³Pa.s g=10m/s²).

Como esquematizado acima, uma corrente de 10mol/s de eteno, a 200KPa de pressão, é resfriada de 500K para 400K em um trocador de calor vertical. A área transversal de escoamento dos dutos na entrada e na saída é igual a 0,01m². Admitindo um comportamento ideal para o gás, em quantos KW pode ser estimada a taxa efetiva de troca de calor verificada?

(Dados: C_C2H6 = 50J.mol^-1.K^-1, g = 10m/s², R = 8J.mol^-1.K^-1).

Uma corrente de amônia (NH₃) líquida, saturada, a 24 º C, sofre um processo de expansão flash a 200KPa. Qual a temperatura aproximada, em ºC, do vapor da amônia na saída do vaso de expansão?
