Para ser um bom engenheiro você deve conhecer não só as unidades de medidas, mas também instrumentos de metrologia. Conforme a figura a seguir, descreva o valor medido no micrômetro:

Sabendo que a força no pistão 1 é de 10.580 N, e de acordo com os dados e com a figura a seguir, calcule a pressão do circuito bem como a força no pistão número 2:

Dados:

Diâmetro do pistão 1 = 15 cm

Diâmetro do pistão 2 = 48,85 cm

Em um sistema de transmissão de uma máquina de terraplanagem temos um eixo responsável pela engrenagem inversora de marcha ré, este eixo é montado entre a carcaça do câmbio e a tampa superior, e deve trabalhar com uma folga axial de 0,06 mm. Avaliando o desenho técnico das peças em questão e os dados pertinentes a esse sistema, responda qual o valor ideal da arruela compensadora?

- Medida (A) = 10,1mm

- Medida (B) = 10,5mm

- Medida (C) = 19,84mm

Qual a definição para “Potência Instalada” de uma instalação elétrica?

Qual o valor do capacitor que, submetido a uma tensão de 100V, armazena 10µC de carga?

No circuito a seguir, determine a corrente e a tensão no resistor RX.




Dados: I1 = 20mA; I2 = 15mA; E3 = 300V; R1= 10KΩ; R2 = 12 KΩ; R3 = 2,2 KΩ; R4 = 1 KΩ; RX = 4,7 KΩ.

O que é um gerador de tensão ideal em alimentação CC?

De acordo com a NBR 5410, qual é a definição para quadro de distribuição principal?

Conforme a NR 10, serão consideradas desenergizadas as instalações elétricas liberadas para trabalho, mediante os procedimentos apropriados, obedecida uma sequência. Assinale a alternativa que representa a sequência CORRETA.

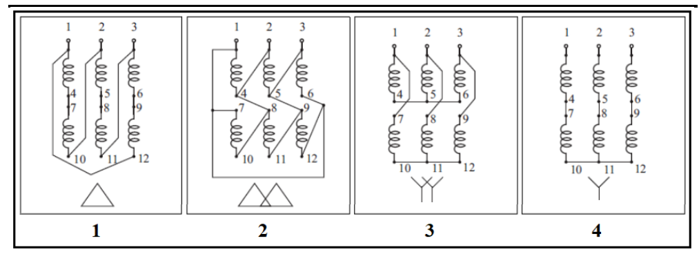

No fechamento de motores 12 pontas, as bobinas dos enrolamentos são organizadas de forma que cada fase possa ser conectada em estrela ou em triângulo, dependendo da tensão de alimentação disponível. A finalidade desse fechamento é proporcionar flexibilidade na alimentação do motor, permitindo o seu funcionamento em diferentes tensões sem comprometer o desempenho e a eficiência energética. Assinale a alternativa que corresponda ao tipo de fechamento para que esse seja energizado em 380V.
