Na manutenção de luminárias para iluminação pública, a NBR 5101 recomenda um programa de manutenção, que deve seguir os bons preceitos a seguir. Analise as assertivas acerca da NBR 5101 e assinale a alternativa correta.

I. Operação das fontes de luz, nos valores nominais de corrente ou de tensão.

II. Substituição das lâmpadas depreciadas, em períodos regulares.

III. Limpeza periódica das luminárias.

IV. O fator de manutenção das luminárias varia de acordo com o local de instalação, devendo ser realizada a manutenção quando a iluminância média atingir 50% do valor inicial.

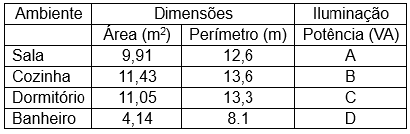

Utilizando dos requisitos da NBR 5410 em relação à quantificação dos pontos de iluminação e tomadas e da potência mínima, preencha a tabela a seguir, com a quantidade dos pontos de tomadas e a potência mínima de iluminação.

Assinale a alternativa que apresenta os valores que substituem as letras de A à D.

Os motores de indução monofásicos possuem algumas limitações quando comparados com os motores de indução trifásicos. Diante disso, analise as assertivas e assinale a alternativa correta.

I. Em indústrias que possuem um ambiente com gases explosivos não se usa motores de indução monofásicos.

II. Ao atingir a velocidade nominal, o enrolamento auxiliar é desconectado e pode causar um centelhamento no platinado.

Três motores operam em certas velocidades nominais (em RPM), de acordo com a quantidade de polos e da frequência de operação, como segue: Motor 1: frequência de 80 Hz e 6 polos Motor 2: frequência de 60 Hz e 4 polos Motor 3: frequência de 40 Hz e 2 polos Considere que o escorregamento é o mesmo para todos os motores e assinale a alternativa correta.

A NR 10 é a norma regulamentadora que estabelece os requisitos com o objetivo de garantir a segurança e a saúde dos trabalhadores que interajam em instalações elétricas e serviços com eletricidade. Diante disso, informe se é verdadeiro (V) ou falso (F) para o que se afirma sobre a NR 10 e assinale a alternativa com a sequência correta.

( ) Os estabelecimentos com carga instalada superior a 45 kW devem obrigatoriamente constituir e manter o Prontuário de Instalações Elétricas.

( ) As empresas que realizam trabalhos em proximidade do Sistema Elétrico de Potência devem, obrigatoriamente, constituir prontuário contemplando documentação das inspeções e medições do sistema de proteção contra descargas atmosféricas e aterramentos elétricos de todas as empresas que prestarem serviço.

( ) Em todos os serviços executados em instalações elétricas devem ser previstas e adotadas, prioritariamente, medidas de proteção coletiva aplicáveis, mediante procedimentos, às atividades a serem desenvolvidas.

( ) Nas instalações elétricas de áreas classificadas ou sujeitas a risco acentuado de incêndio ou explosões, devem ser adotados dispositivos de proteção, como alarme e seccionamento automático para prevenir sobretensões, sobrecorrentes, falhas de isolamento, aquecimentos ou outras condições anormais de operação.

Os motores de indução trifásicos com rotor gaiola podem ser classificados de acordo com o tipo de conjugado que ele foi projetado à operar. O motor com conjugado de partida alta, com corrente de partida normal e alto escorregamento (+ de 5%), usado em prensas excêntricas, em elevadores e cargas que necessitem de um alto conjugado de partida e com corrente de partida limitada. Esse tipo de motor é classificado com qual categoria de conjugado?

A norma da ABNT NBR14565 aborda sobre o cabeamento estruturado para edifícios comerciais, que na sua estrutura possui alguns subsistemas, que são interconectados para formar o sistema de cabeamento. Um desses subsistemas estende-se desde o distribuidor de piso até a tomada de telecomunicações, possuindo cabos, jumpers e patch cords no distribuidor de piso, as terminações mecânicas das tomadas de telecomunicações e as tomadas de telecomunicações. Assinale a alternativa que apresenta o correto nome desse subsistema.

A descarga atmosférica que atinge uma certa estrutura pode causar diversos tipos de danos, desde os danos às estruturas, aos seus equipamentos internos, até aos seus ocupantes. A corrente de descarga atmosférica é a fonte de danos em uma descarga atmosférica e para protegermos a estrutura de descargas atmosféricas necessitamos obter o máximo de informações relativas ao ponto de impacto da corrente de descarga atmosférica na estrutura. Considere as seguintes situações de descargas atmosféricas que devem ser levadas em consideração em função da posição do ponto de impacto relativo à estrutura considerada:

I. Descargas atmosféricas na estrutura.

II. Descargas atmosféricas próxima à estrutura.

III. Descargas atmosféricas sobre as linhas elétricas e tubulações metálicas que entram na estrutura.

IV. Descargas atmosféricas próximas às linhas elétricas e tubulações que entram na estrutura. Assinale a alternativa que apresenta os tipos de descargas atmosféricas em uma estrutura que devem ser levadas em consideração por causar danos.

De acordo com a NBR 5101:2012, nas determinações de características elétricas e fotométricas, deve ser utilizado equipamentos para medições do fluxo luminoso, rendimento, potência absorvida e eficiência, que possuam documentos de aferição e com classe de exatidão. Dentre os equipamentos utilizados, há um instrumento apropriado para medir diretamente a luminância média de uma área, em candelas por metro quadrado, ou luminância de diversas áreas elementares. Assinale a alternativa que apresenta o nome correto desse instrumento.

Em um sistema de iluminação de uma empresa, foram avaliadas duas opções de luminárias, de acordo com as seguintes características:

Luminária 1:

Potência 100 W

Custo de instalação por luminária: R$ 200,00

Custo de substituição por luminária: R$ 150,00

Vida útil: 24000 horas

Luminária 2:

Potência 50 W

Custo de instalação por luminária: R$ 250,00

Custo de substituição por luminária: R$ 300,00

Vida útil: 6100 horas

Considerando que:

- São necessárias 10 luminárias para o sistema de iluminação, independente da escolha;

- O sistema de iluminação permanece ligado durante 20 horas por dia em 300 dias por ano;

- O custo da energia elétrica é de R$ 0,70 por kWh;

- A projeção para a análise dos custos do sistema de iluminação é de cinco anos completos.

De acordo com essas informações, informe se é verdadeiro (V) ou falso (F) para o que se afirma e assinale a alternativa que apresenta a sequência correta.

( ) Ao utilizar a luminária 2, os gastos com energia elétrica serão R$ 6.300,00 a menos.

( ) Considerando todos os custos envolvidos, utilizar a luminária 1 seria mais econômico que utilizar a luminária 2.

( ) Os custos de instalação e substituição da luminária 2 seria de R$ 14.500,00.

( ) Os custos de instalação e substituição da luminária 2 seria de R$ 7.000,00.
