Prova Completa: Engenheiro Eletricista (Pref. Juazeiro-BA - AOCP

3481816 Ano: 2016
Disciplina: Engenharia Eletrônica
Banca: AOCP
Orgão: Pref. Juazeiro-BA

Provas:

Engenheiro Eletricista
Provas ×

Instrumentação industrial

Um engenheiro Eletricista está avaliando a medição realizada por um instrumento elétrico. Considerando que a avaliação do instrumento em questão ocorre em um laboratório onde há temperatura controlada e um instrumento de referência para comparação com o instrumento sob avaliação, assinale a alternativa correta sobre os conceitos de exatidão, precisão e erro das medidas.

A

A precisão de medição é o mesmo que exatidão de medição, sendo definida como o grau de concordância entre o valor medido e o valor médio quadrático de referência em módulo.

B

O erro sistemático é um componente do erro de medição que varia de maneira imprevisível em medições repetidas.

C

A exatidão de medição não é uma grandeza e não lhe é atribuído um valor numérico.

D

O erro sistemático é a soma do erro de medição com a mediana do erro aleatório multiplicado pelo desvio padrão.

E

A repetibilidade de medição independe da precisão intermediária e depende apenas do erro sistemático de medição vezes o valor da exatidão.

Provas

Questão presente nas seguintes provas

3481815 Ano: 2016
Disciplina: Engenharia Eletrônica
Banca: AOCP
Orgão: Pref. Juazeiro-BA

Provas:

Engenheiro Eletricista
Provas ×

Em dado processo industrial, um Engenheiro Eletricista projetou a malha de controle do sistema de instrumentação utilizando um sensor de nível ultrassônico, para monitorar a altura do líquido no interior de um tanque cilíndrico de armazenamento de água com 5000 mm de altura e 3000 mm de diâmetro. Com base nos conceitos de instrumentação industrial, assinale a alternativa correta.

A

O tempo entre o sinal enviado e o sinal de eco corresponde ao dobro da distância entre o sensor ultrassônico e a superfície onde o nível está sendo medido.

B

O sensor utilizado no enunciado é classificado como um elemento deprimogênio.

C

A velocidade do som em um sensor ultrassônico não varia com a temperatura.

D

O método de medição de nível por ultrassom utiliza um emissor piroelétrico-radioativo para produzir a onda ultrassônica aplicada na determinação do nível.

E

Quando o nível atingir 5000 mm, o volume de líquido no interior do tanque será de 20 m³.

Provas

Questão presente nas seguintes provas

3481814 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: Pref. Juazeiro-BA

Provas:

Engenheiro Eletricista
Provas ×

Transformadores e Máquinas ElétricasMotores Trifásicos de Indução

Um Engenheiro Eletricista está projetando o acionamento de um motor elétrico de indução assíncrono trifásico que deve ser alimentado em 220 Vca e com frequência máxima de 60 Hz. Sobre acionamentos elétricos, assinale a alternativa correta.

A

O escorregamento em um motor assíncrono trifásico é a relação entre o conjugado de partida e a potência do motor.

B

O motor apresentado no enunciado possui 8 polos em 60 Hz e escorregamento máximo com carga acoplada em t=1s.

C

O motor apresentado no enunciado produz velocidade no eixo de 900 rpm com a frequência de 60 Hz e escorregamento máximo a vazio.

D

Para alterar o sentido de rotação desse motor, deve-se inverter a chave centrífuga que comuta o capacitor desse tipo de máquina.

E

Quando o motor elétrico é acionado por chave compensadora, o motor deve ter pelo menos seis terminais acessíveis para ligações.

Provas

Questão presente nas seguintes provas

3481813 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: Pref. Juazeiro-BA

Provas:

Engenheiro Eletricista
Provas ×

Transformadores e Máquinas ElétricasMáquinas EstáticasTransformador Monofásico

O transformador monofásico é um tipo de máquina elétrica que opera com tensão e corrente alternada. É constituído normalmente de enrolamentos de cobre e núcleo de aço-silício para operação em 60 Hz. O dimensionamento do transformador depende de variáveis que determinam a potência do mesmo. Sobre transformadores, assinale a alternativa correta.

A

Os Autotransformadores reais sempre possuem enrolamentos isolados e distintos, de forma a isolar o primário do secundário, sendo, portanto, máquinas estáticas de isolação da rede.

B

Sendo a seção geométrica do núcleo de um transformador real “Sg” e considerando-se que as perdas de potência no transformador totalizam 10%, a seção magnética do núcleo (S_m) pode ser calculada por: !$ S_m=\large{S_g \over 1,1} !$

C

Em um transformador ideal, a potência no enrolamento secundário é igual à potência no enrolamento primário vezes !$ \sqrt2 !$.

D

A tensão no enrolamento secundário de um transformador monofásico deve ser sempre inferior à tensão do primário, pois a isolação entre os enrolamentos não permite elevação entre primário e secundário nesse tipo de máquina.

E

Considerando-se a seção geométrica do núcleo de um transformador ideal como sendo “Sg”, a seção magnética do núcleo (S_m) pode ser calculada por: !$ S_m= \sqrt[3]{\large{S_g \over 1,1}} !$

Provas

Questão presente nas seguintes provas

3481812 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: Pref. Juazeiro-BA

Provas:

Engenheiro Eletricista
Provas ×

Em um determinado experimento científico realizado por um Engenheiro Eletricista, deseja-se relacionar dois conjuntos de dados para investigar o grau de relação entre seus valores. De acordo com os conceitos de estatística e probabilidade, assinale a alternativa correta.

A

O parâmetro utilizado para relacionar dois conjuntos de dados chama-se regra de Poisson e consiste na análise bidimensional de dados com uso da série quadrática de Taylor-Yang- Chu.

B

A correlação pode ser utilizada para relacionar dados, mas não avalia “grau de dispersão”.

C

A regressão linear simples utiliza o método dos mínimos quadrados para verificar o quanto uma família de dados se afasta do modelo de uma parábola por meio da soma dos erros quadráticos.

D

A correlação (r) pode ser utilizada para avaliar o grau de dispersão entre dois conjuntos de dados (x e y) ou dois sinais x(t) e y(t), sendo representada na forma analógica por: !$ r={\large{1 \over T}} \int^T_0 x(t) xy(t)dt !$ e na forma digital por: !$ r=D^2(t) {\large{1 \over n}} \sum\limits^{n}_{k=1} x(k)xy(k)+{\large{dy \over dk}} !$

E

A correlação (r) pode ser utilizada para avaliar o grau de dispersão entre dois conjuntos de dados (x e y) ou dois sinais x(t) e y(t), sendo representada na forma analógica por: !$ r={\large{1 \over T}} \int^T_0x(t)xy(t)dt !$ e na fiorma digital por: !$ r={\large{1 \over n}} \sum\limits^{n}_{k=1} x(k)xy(k) !$

Provas

Questão presente nas seguintes provas

3481811 Ano: 2016
Disciplina: Engenharia Eletrônica
Banca: AOCP
Orgão: Pref. Juazeiro-BA

Provas:

Engenheiro Eletricista
Provas ×

Circuitos de primeira e segunda ordem

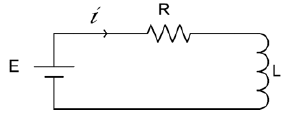

A Figura a seguir apresenta um circuito elétrico onde os valores são: E=36 V, R=12 $ Ω $ e L= 1,5 H. Analise o circuito dessa figura e assinale a alternativa correta.

Enunciado 3980474-1

Circuito elétrico.

Provas

Questão presente nas seguintes provas

3481810 Ano: 2016
Disciplina: Engenharia Eletrônica
Banca: AOCP
Orgão: Pref. Juazeiro-BA

Provas:

Engenheiro Eletricista
Provas ×

Controles Lógicos Programáveis - CLP e Sistemas Supervisórios e de Aquisição de Dados - SCADA)

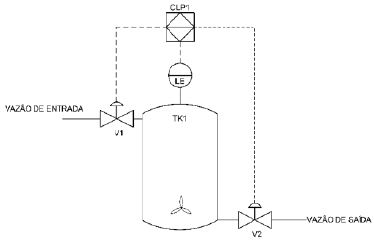

O diagrama da malha de instrumentação e controle de uma indústria permite ao Engenheiro Eletricista interpretar a simbologia e definir ações relativas ao projeto e manutenção da estrutura de dados do processo. Referente ao assunto, analise a figura a seguir e assinale a alternativa correta.

Enunciado 3980473-1

Malha de instrumentação e controle.

A

O Controlador Lógico Programável (CLP1) está em local inacessível ao operador e utiliza ação de controle PID para controlar o processo.

B

O Controlador Lógico Programável (CLP1) está em local acessível ao operador e a válvula V1 é acionada por sinal pneumático de 3 a 15 psi.

C

A vazão de entrada depende da temperatura de saída.

D

O Controlador Lógico Programável (CLP1) está em local acessível ao operador e as válvulas V1 e V2 são acionadas por sinal elétrico.

E

O Controlador Lógico Programável (CLP1) está utilizando rede Profibus PA para acessar os dados do processo.

Provas

Questão presente nas seguintes provas

3481809 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: Pref. Juazeiro-BA

Provas:

Engenheiro Eletricista
Provas ×

Sistemas Elétricos de PotênciaDistribuição de Energia Elétrica

Nos sistemas de distribuição de energia, é correto afirmar que o fator de carga de um sistema pode ser definido como

A

a relação entre a demanda média e quadrática do sistema subtraído do fator de potência regenerativo.

B

algo que não possui aplicação prática no dimensionamento de sistemas de distribuição de energia e, portanto, é desprezível.

C

a somatória de todas as cargas do sistema vezes a determinante da matriz inversa de distribuição das impedâncias das cargas instaladas.

D

a diferença aritmética entre o fator de utilização e o quadrado do fator de serviço.

E

a relação entre as demandas média e máxima do sistema correspondente em um período de tempo definido.

Provas

Questão presente nas seguintes provas

3481808 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: Pref. Juazeiro-BA

Provas:

Engenheiro Eletricista
Provas ×

Circuitos ElétricosCircuitos CACircuitos Trifásicos

Em uma instalação elétrica predial, um Engenheiro Eletricista realiza o dimensionamento de circuitos e infraestrutura. Referente ao exposto, é correto afirmar que

A

a potência instantânea total em um circuito trifásico transmitida à carga será igual à soma das potências instantâneas de cada fase.

B

a potência Ativa consumida pela carga trifásica é igual a: !$ \sqrt 2 !$ vezes a potência conduzida em cada fase, menos a potência Reativa ao quadrado.

C

a potência Reativa refere-se à parcela de potência convertida em movimento no eixo de uma máquina elétrica, sendo que, em cargas indutivas, seu efeito é nulo.

D

os circuitos de acionamento de cargas resistivas normalmente utilizam bancos de capacitores para corrigir a defasagem de 75° entre a corrente e a tensão apresentadas por esse tipo de carga.

E

em cargas ligadas em Y e Δ as tensões de linha, independente do grau de desequilíbrio, sempre possuem componentes de sequência zero.

Provas

Questão presente nas seguintes provas

3481807 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: Pref. Juazeiro-BA

Provas:

Engenheiro Eletricista
Provas ×

Instalações ElétricasProjeto de Iluminação (Luminotécnica)

Um Engenheiro Eletricista, ao se deparar com um Projeto Luminotécnico, deve decidir entre a melhor opção a ser utilizada para os pré-requisitos da obra. De acordo com os critérios de Projeto Luminotécnico, assinale a alternativa correta.

A

O fator de utilização (η) independe da distribuição de luz da luminária.

B

A luz de uma lâmpada de descarga não é produzida pelo aquecimento de um filamento, mas por uma contínua descarga elétrica em um gás ou vapor ionizado.

C

As lâmpadas de descarga possuem filamentos triplos para maximizar a emissão de fótons e não apresentam resistor de partida em sua construção.

D

As lâmpadas incandescentes utilizam gases internos, como: Amônia, S_iO₂ e Hélio, que têm como principal função aumentar a evaporação do filamento.

E

As lâmpadas fluorescentes são lâmpadas de descarga de alta pressão e a luz emitida em seu funcionamento é produzida por elementos ativados pela energia do infravermelho.
