A figura abaixo representa um sistema de variação da velocidade de motores elétricos do tipo:

Em relação aos métodos de proteção contra descargas atmosféricas, o Método Franklin nada mais é do que um:

Um fio de cobre de 250 metros de comprimento, com seção De 2,5mm² possui uma resistividade ρ = 0,0178 Ω.mm^² / m . O valor da resistência total do circuito é de, aproximadamente:

Sobre magnetismo e eletromagnetismo, analisar os itens abaixo:

I. A permeabilidade se refere à capacidade de um material magnético de concentrar o fluxo magnético. A permeabilidade relativa é uma medida da permeabilidade para diferentes materiais em comparação com o ar ou vácuo. A permeabilidade relativa do cobre é menor do que 1, já a do alumínio é ligeiramente maior do que 1.

II. Se uma bobina com certo número de amperes-espira for esticada até atingir o dobro do seu comprimento original, a intensidade do campo magnético terá a metade do seu valor original.

III. Segundo a lei de Faraday, a tensão induzida tem polaridade tal que se opõe à variação de fluxo que causa a indução. Segundo a lei de Lenz, o valor da tensão induzida depende do número de espiras da bobina e da velocidade com que o condutor intercepta as linhas de força ou fluxo. Tanto o condutor quanto o fluxo podem se deslocar.

IV. Considerando-se uma bobina que tem uma força magnetomotriz de 500Ae e uma relutância de 2x106 Ae/Wb, o fluxo magnético total será de 250mWb.

Estão CORRETOS:

Um transformador apresenta uma tensão de entrada de 13,8kV e uma tensão de saída de 440V. Caso o valor da corrente de entrada seja de 5 A, o valor da corrente de saída no transformador será, aproximadamente, de:

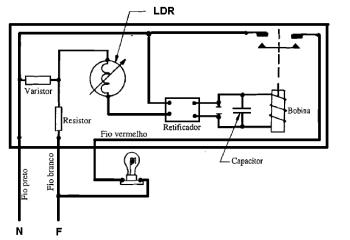

Considerar o diagrama abaixo:

O diagrama representa a lógica de funcionamento de um relé do tipo:

As dimensões internas dos eletrodutos e de suas conexões devem permitir que, após a montagem, os condutores possam ser instalados e retirados com facilidade. Para tanto, a taxa de ocupação do eletroduto, dada pelo quociente entre a soma das áreas das seções transversais dos condutores previstos, calculadas com base no diâmetro externo, e a área útil da seção transversal do eletroduto, com dois condutores passantes, NÃO deve ser superior a:

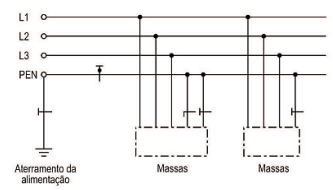

Em uma instalação elétrica de baixa tensão, com base na NBR 5410, o esquema de aterramento TN possui um ponto da alimentação diretamente aterrado, sendo as massas ligadas a esse ponto através de condutores de proteção. São consideradas algumas variantes de esquema TN, de acordo com a disposição do condutor neutro e do condutor de proteção. Com base nisso, assinalar a alternativa que identifica corretamente a variante de esquema TN representada na figura a seguir:

Conforme a Norma Regulamentadora NR 10, Direito de Recusa é:
