Um sistema de abastecimento de água (SAA) apresenta, em sequência de montante para jusante, as seguintes unidades ligadas por adutoras:
Captação ➝ ETA ➝ Estação Elevatória ➝ Reservatório de Distribuição e Rede de Distribuição
Esse SAA, que funciona 24 horas por dia, foi projetado para atender a uma população de 13.000 habitantes, com um consumo per capita de 240 L/hab/dia.
Sabendo que o coeficiente do dia de maior consumo (K1) é de 1,2; que o coeficiente da hora de maior consumo (K2) é de 1,5 e que o consumo na ETA com retrolavagem é de 5%, a vazão de dimensionamento da adutora no trecho entre o reservatório e a rede de distribuição é de

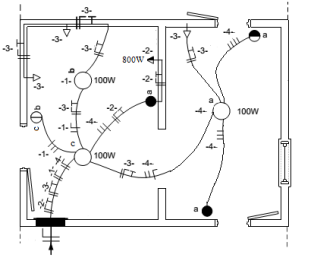

Analise os circuitos do diagrama unifilar, que partem do quadro parcial de luz e força embutido.


Sobre as funções dos componentes e circuitos, assinale a afirmativa correta.

Diversas são as infrações às disposições previstas na legislação municipal de uso e ocupação do solo: multas, embargo de obra, interdição, cancelamento da licença de obras e demolição.
As opções a seguir apresentam motivos para o embargo das obras, sem prejuízo das multas, à exceção de uma. Assinale-a.

O afastamento das construções é a menor distância que separa os planos de fachadas de outras construções (afastamentos entre construções), das divisas laterais e de fundos (afastamento lateral) ou da testada do terreno (afastamento frontal). Para o uso residencial individual, quando não previsto de forma mais restritiva em Planos Urbanísticos Regionais, o afastamento frontal mínimo deverá ser de

O proprietário de um imóvel residencial de dois andares deseja mudar a utilização de um cômodo de 5m x 5m, situado no 2º andar. Para isso ele contratou um engenheiro projetista especializado em reforço estrutural. Após a elaboração do projeto de reforço da estrutura, o engenheiro informou ao proprietário que a solução mais econômica seria a de aumentar a espessura da laje de concreto armado existente no cômodo em 2cm e aumentar, de 12cm x 15cm para 15cm x 20cm, a seção transversal das quatro vigas de concreto armado, acima das paredes dos cômodos, que apoiam diretamente a referida laje. Para realizar a reforma, o volume de concreto necessário é de, aproximadamente,

Pretende-se trocar todos os azulejos das paredes e os porcelanatos do piso de um banheiro de 3m x 4m com pé direito de 3m. Sabe-se que o banheiro possui uma porta de 2,10m x 60cm e uma janela de 60cm x 40cm, e que o novo porcelanato será utilizado somente no piso e que nenhum azulejo poderá ser utilizado no piso.
Dessa forma, as áreas máximas que poderão ser medidas de azulejo e de porcelanato são, respectivamente, de

Relacione as plantas de um projeto arquitetônico às respectivas definições.

1. Planta de situação.

2. Planta de implantação.

3. Planta de pavimento.

( ) Vista superior resultante de um plano secante horizontal, que corta a edificação em uma determinada altura.

( ) Planta com a função de situar a área de intervenção no terreno em relação às áreas vizinhas ou aos terrenos vizinhos que compõem a(s) quadra(s) e ao(s) logradouro(s) que a limita(m).

( ) Planta que compreende a localização e as dimensões da edificação, conjunto edificado ou espaços não edificados, e do edifício isolado no lote ou na área de intervenção, indicando, em escala compatível, as dimensões do terreno, recuos, projeção da(s) cobertura(s) e áreas permeáveis e impermeáveis.

Assinale a opção que mostra a relação correta, segundo a ordem apresentada.

Sobre a largura mínima para corredores sem grandes fluxos de pessoas em edificações e equipamentos urbanos, definida pela ABNT NBR 9050:2020, analise as afirmativas a seguir.

I. Os corredores de uso comum com extensão de até 4,00m devem ter largura mínima de 0,90m.
II. Os corredores de uso comum com extensão de até 10,00m devem ter largura mínima de 1,50m.
III. Os corredores de uso público devem ter largura mínima de 1,50m.

Está correto o que se afirma em

Leia o fragmento a seguir.
“De acordo com a ABNT NBR 9050:2020, a rota acessível é um trajeto , desobstruído e sinalizado, que conecta os ambientes externos e internos de espaços e edificações, e que pode ser utilizada de forma por todas as pessoas. A rota acessível incorpora estacionamentos, calçadas, faixas de travessias de pedestres (elevadas ou não), rampas, escadas, passarelas e outros elementos da circulação.”
Assinale a opção cujos itens completam corretamente as lacunas do fragmento acima.

Com relação às áreas de acessibilidade definidas na ABNT NBR 9050:2020, assinale V para a afirmativa verdadeira e F para a falsa.

( ) Área de aproximação é o espaço sem obstáculos, destinado a garantir manobra, deslocamento e aproximação de todas as pessoas, para utilização de mobiliário ou elemento com autonomia e segurança.
( ) Área de circulação é o espaço livre de obstáculos, destinado ao uso de todas as pessoas.
( ) Área de descanso é a área adjacente e interligada às áreas de circulação interna ou externa às edificações, destinada a usuários que necessitem de paradas temporárias para posterior continuação do trajeto.

As afirmativas são, respectivamente,
