A seção do condutor de proteção de um circuito pode ser determinada utilizando-se um método alternativo proposto na norma ABNT NBR 5410:2004. A seção mínima será metade da seção S dos condutores do circuito quando:

Deve-se utilizar um dispositivo diferencial-residual (DR) em uma instalação cujo aterramento seja no esquema TN-C. Para que seja possível efetuar essa instalação, a partir do ponto onde será instalado o dispositivo DR, o esquema de aterramento deve ser convertido em:

Uma impedância tem módulo 1 kΩ. Por essa impedância, circula uma corrente de intensidade 10 A e ângulo de fase 45°, atrasada da tensão sobre ela. Supondo-se que essa tensão tem ângulo de fase 105°, a potência reativa dessa carga é de:

Considere-se um complexo circuito que contém um único indutor de 30 mH, diversos resistores e uma fonte de alimentação em corrente contínua. Ao remover o indutor, a tensão de circuito aberto medida foi de 10 V e a corrente de curto-circuito medida foi de 2 A.
A constante de tempo desse complexo circuito é:

Um motor de indução de 60 kW, cujo rendimento é de 95%, apresenta, em seu rotor, corrente de 40 A. Admitindo-se que a resistência do enrolamento do rotor é de 0,25 Ω e as perdas rotacionais são de 1,8 kW, o escorregamento desse motor é:

Para que o método do ângulo de proteção possa ser aplicado em um Sistema de Proteção contra Descargas Atmosféricas (SPDA) de classe I, a altura (H) do captor em relação ao plano de referência deve ser:

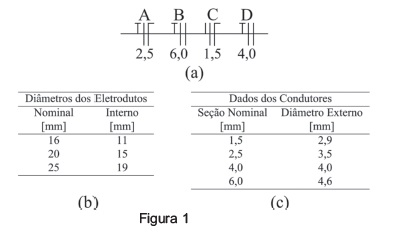

O diagrama unifilar da figura 1(a) mostra quatro circuitos em um eletroduto de 25 mm. Durante a execução da obra, observou-se que esse eletroduto está sobrecarregado, de acordo com as prescrições da norma ABNT NBR 5410:2004. A decisão tomada pelo responsável da obra foi instalar um outro eletroduto em paralelo a esse, que será de 16 mm, devido ao material disponível. Suponha-se que as informações relevantes dos catálogos dos fabricantes dos condutores estão dispostas nos quadros da figura 1(b) e (c).


Para que a ocupação do eletroduto de 25 mm fique a mais próxima possível da admitida pela norma, o circuito que deve ser transferido para o novo eletroduto é:

No acionamento estrela-triângulo de um motor trifásico, é utilizado um relé temporizado com duração típica de 30 ms a 100 ms, cujo objetivo é:

Um escritório de 15,0 m x 12,0 m necessita, para realização de sua atividade, de fluxo luminoso total de 400.000 lúmens. A iluminação foi projetada de forma a utilizar 20 luminárias que fornecem fluxo luminoso de 20.000 lúmens. Sabendo que cada luminária é composta de 5 lâmpadas, o fluxo luminoso de cada lâmpada é de:

Em um determinado ponto de uma linha de distribuição de uma grande empresa, ocorreu um curto-circuito trifásico em que a corrente de falta tinha intensidade 10 pu e ângulo de fase -30°. A tensão de falta é a nominal do sistema com ângulo de fase 0°. Sabendo que as bases do sistema são 1 kV e 100 kVA, o módulo e natureza da impedância equivalente vista pelo ponto de falta são, respectivamente:
