Sabe-se que, em uma determinada cidade, a variação anual da declinação magnética é 7’, e a declinação em 30.04.2008 era 14º50’30” W. Se, em 30.04.2023, for medido o azimute magnético de um alinhamento = 96º15’00”, o seu respectivo azimute geográfico será:

A planilha mostra o cálculo das coordenadas parciais de uma poligonal fechada de 4 vértices.

Com o erro linear corretamente distribuído, as coordenadas parciais corrigidas do ponto 3 serão, em metros:

Na materialização de poligonais secundárias para a realização de levantamentos planimétricos é recomendável que seus lados tenham medidas mínimas de

A figura a seguir representa uma das seções de um terreno levantado topograficamente para o cálculo da sua terraplenagem.

Considerando que as alturas em cada ponto são as cotas acima da cota de referência, a área dessa seção é de:

A planilha de campo mostra as leituras em metros, obtidas em campo no nivelamento geométrico de um terreno.

Sabendo que a distância horizontal entre os pontos A e C mede 45,0 metros, a declividade entre eles é de, aproximadamente,

Caso seja necessário criar linhas de chamada em um desenho no AutoCad, o recurso mais adequado é

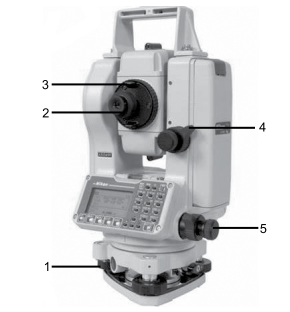

A figura a seguir mostra um modelo de estação total.

A função dos componentes indicados é, correta e respectivamente:

Considerando não haver erro de fechamento angular na poligonal fechada de 8 vértices utilizada para realizar um levantamento planialtimétrico, a soma dos seus ângulos externos é, exatamente:

Considere que, em uma poligonal fechada, o ângulo interno medido no vértice 2 foi 123º18’45”. Isso significa que o ângulo externo desse mesmo vértice, em grados, mediria

A partir da planta topográfica de uma região, pôde-se medir a área de uma fazenda, resultando em 52,5 cm² . Se essa planta está representada na escala 1:3000, a área real dessa fazenda, em alqueires paulistas, é de aproximadamente,
