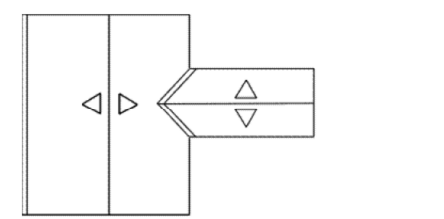

Na atualidade, para a representação gráfica de objetos, são utilizados recursos variados, que vão dos traços a mão livre às imagens resultantes de modelos tridimensionais (3D) em computador. Na área de projetos, a comunicação por imagens se dá, principalmente, por meio de desenhos em que se empregam linhas, traçados, técnicas e métodos precisos e claramente definidos. É o chamado desenho técnico. As figuras a seguir mostram uma perspectiva técnica de um objeto e três de suas vistas ortográficas.

A análise destas figuras permite concluir-se que:

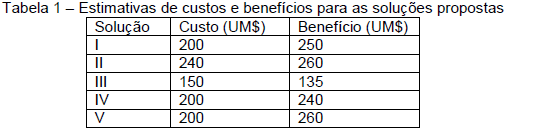

Uma empresa de engenharia que está fazendo estudos para aproveitamento dos recursos hídricos em uma bacia hidrográfica apresentou cinco diferentes soluções para o sistema de proteção contra inundações. A Tabela 1 mostra uma estimativa de custos e benefícios, em unidades monetárias (UM$), para cada uma destas diferentes soluções.

Considerando que o projeto a ser implantado é aquele que remunera mais por unidade monetária de investimento (custo), a escolha recairá na solução apresentada na alternativa:

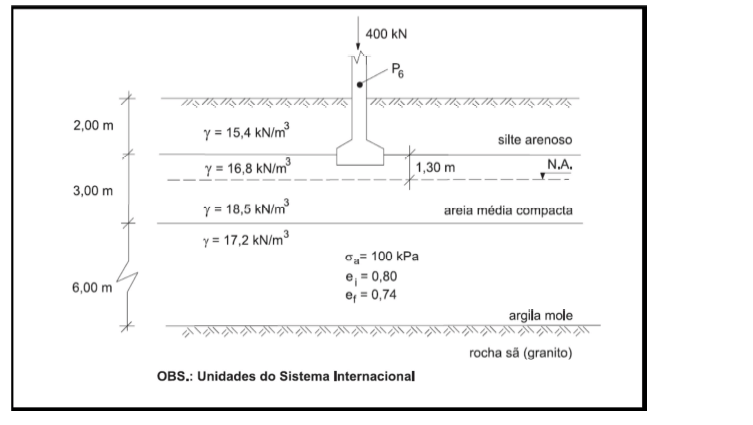

As fundações de um edifício foram projetadas como sapatas assentes numa camada de areia compacta, apresentando capacidade de carga adequada. Entretanto, a existência de uma camada subjacente de argila mole, revelada pelas sondagens, causou preocupações com relação aos recalques que poderiam ocorrer, tornando necessário o estudo deste solo com relação ao seu possível adensamento.

A partir dos dados obtidos pelas sondagens e ensaios realizados, os quais estão consolidados no perfil anterior, o Engenheiro Civil encarregado de proceder a análise para elaborar um relatório a ser submetido aos projetistas da obra concluiu que:

I - A espessura da camada compressível corresponde à espessura da camada de argila mole que, no perfil, é a que está sujeita a sofrer adensamento significativo, portanto, sua espessura vale 6,00 m.

II - A profundidade em que foram realizados os estudos de adensamento, tendo em vista as recomendações técnicas para um caso como este, é de 8 metros, tendo em vista que os estudos são realizados no plano médio da camada compressível.

III - Antes da construção da sapata, na camada compressível a tensão de adensamento era igual a 100 kPa.

É correto o que se afirma em:

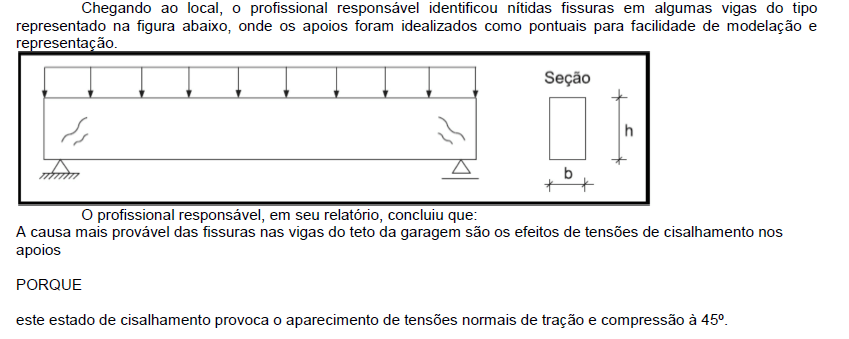

Uma empresa construtora entregou, recentemente, aos proprietários, um edifício residencial com estrutura em concreto armado. Os moradores, preocupados com os recentes acontecimentos envolvendo ruína de prédios residenciais, enviaram correspondência àquela empresa relatando o aparecimento de fissuras em vigas do teto da garagem.

Com relação à terminologia empregada na estrutura convencional de um telhado, conforme mostra a figura a seguir, assinale a alternativa correta:

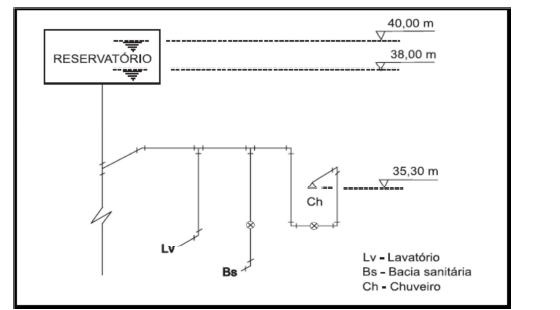

Observe o esquema hidráulico da figura apresentada a seguir:

Ao analisar o esquema hidráulico (figura anterior), o memorial descritivo e as memórias de cálculo ali fornecidas, você observou que a perda total de carga entre o reservatório e o chuveiro é de 2,1 mca (mca = metros de coluna de água).
