Com base nas características e aplicações dos processos de soldagem, analise as assertivas abaixo, assinalando V, se verdadeiro, ou F, se falso.

( ) A soldagem com eletrodo revestido é uma soldagem por arco elétrico.

( ) O processo TIG usa tungstênio como gás de proteção.

( ) O processo MIG usa varetas consumíveis de aço inoxidável.

( ) A solda oxiacetilênica é um processo barato e pode utilizar equipamentos portáteis.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Considerando um aquecedor de água pelo qual passam 0,2 kg/s de água, que é aquecida de 23°C para 48°C, pode-se afirmar que o valor mais aproximado da potência desse aquecedor é:

Considerando o volume específico do ar como sendo 0,83 m³/kg, marque a alternativa que apresenta o valor mais aproximado da massa de ar contida em uma câmara fria de 6m x 14m x 3m.

Considerando um rolamento de esferas instalado em um mancal que gira constantemente a 3.200 rpm, com anel interno em movimento e anel externo em repouso, com capacidade de carga básica dinâmica de 3.000 kgf e com carga equivalente no rolamento de 200 kgf, marque a alternativa que apresenta o valor mais aproximado de sua vida útil, seguindo as recomendações técnicas usuais.

Com relação à capacidade de o rolamento suportar cargas, marque a alternativa que apresenta a sequência correta do tipo de rolamento que suporta menor carga ao que suporta maior carga.

Com relação aos tipos usuais de rolamentos e seus respectivos usos, marque a alternativa que apresenta ERRO.

Considerando as características dos fusíveis utilizados na proteção de circuitos e instalações elétricas, assinale a alternativa que apresenta ERRO.

Com base na norma NBR5410, analise as assertivas abaixo, assinalando V, se verdadeiro, ou F, se falso.

( ) Devem ser previstos dispositivos de proteção para interromper toda a corrente de sobrecarga nos condutores dos circuitos antes que esta possa provocar um aquecimento prejudicial à isolação, às ligações, aos terminais ou às vizinhanças da linha.

( ) O dispositivo de proteção contra curtos-circuitos deve ter capacidade de ruptura de, no máximo, duas vezes a corrente de curto-circuito presumida no ponto de sua instalação.

( ) O dispositivo de proteção contra curto-circuito deve ser rápido o suficiente para que os condutores do circuito não ultrapassem a temperatura limite.

( ) Para curtos-circuitos simétricos, o tempo limite de atuação não pode ser superior a 30 minutos para cada mm2 de condutor.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Com base nas normas de instalações elétricas, analise as assertivas abaixo, assinalando V, se verdadeiro, ou F, se falso.

( ) Circuito elétrico é o conjunto de equipamentos e condutores elétricos, ligados a um mesmo dispositivo de proteção.

( ) Quadro de distribuição é um componente de uma instalação elétrica destinado a abrigar um ou mais dispositivos de proteção e/ou manobra e a conexão de condutores elétricos interligados aos mesmos.

( ) Circuitos terminais são os circuitos que interligam o circuito primário ao quadro de distribuição.

( ) Quadros terminais são quadros elétricos que alimentam exclusivamente circuitos terminais.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

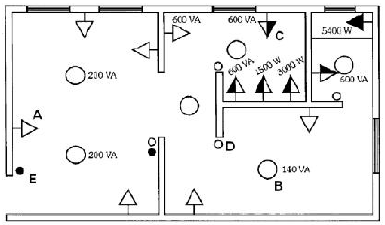

Baseado na figura abaixo, determine a alternativa que apresenta ERRO na descrição da simbologia elétrica utilizada, relativamente às letras em destaque no diagrama.
