O superaquecimento é um dos ajustes mais importantes nos equipamentos de refrigeração e condicionamento de ar. É o responsável pela proteção do compressor contra golpes de líquidos, pelo resfriamento adequado do motocompressor e pela eficiência do equipamento.

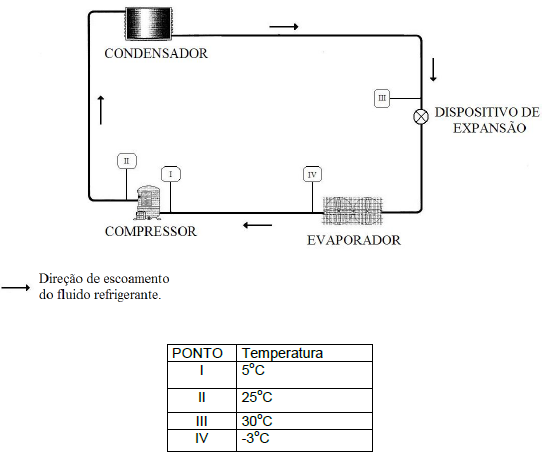

A figura apresentada abaixo representa um circuito frigorígeno SIMPLIFICADO, onde são instalados manômetros e/ou termômetros nos pontos numerados de I a IV, que permitem ao técnico a verificação do superaquecimento e do sub-resfriamento do circuito.

Com base nas informações apresentadas na figura e nos dados constantes na tabela acima, assinale a alternativa que apresenta o valor do superaquecimento desse circuito.

Segundo a Norma Brasileira ABNT NBR 16401-2 (Instalações de ar condiconado – Sistemas Centrais e Unitários. Parte 2: Parâmetros de Conforto Térmico), são Parâmetros Ambientais que afetam o conforto térmico, EXCETO

Analise as seguintes afirmativas concernentes ao TESTE DE VAZAMENTO do fluido refrigerante e assinale com V as verdadeiras e com F as falsas.

( ) Em sistemas que trabalham com pressões negativas, os testes têm como finalidade evitar prejuízos decorrentes de perda de fluido refrigerante e mau funcionamento ou falhas devidas à diminuição do fluxo do refrigerante.

( ) Em sistemas que trabalham com pressões positivas, os testes de vazamento evitam prejuízos, mau funcionamento ou falhas devidas à infiltração de ar (umidade) no equipamento.

( ) O teste de estanqueidade sob vácuo indica a existência de vazamentos, mas não a sua localização.

( ) Os detectores eletrônicos de vazamento dispõem de um sensor que, ao entrar em contato com o fluido refrigerante halogenado, cria uma corrente que aciona um miliamperímetro ou uma lâmpada de sinalização ou um alarme sonoro, sendo a resposta proporcional ao tamanho do vazamento.

Assinale a alternativa que apresenta a sequência de letras CORRETA.

Com base nos dados apresentados, avalie a capacidade de refrigeração em Toneladas de Refrigeração (TR) de um condicionador de ar do tipo Self Contained e assinale a alternativa CORRETA.

• Vazão de ar no evaporador = 8.200 m³/h
• Entalpia do ar na entrada do evaporador – he = 15 Kcal/Kg
• Entalpia do ar na saída do evaporador – hs = 5 Kcal/Kg
• Massa específica do ar obtida a partir das temperaturas de bulbo seco e de bulbo úmido (na saída do evaporador) = 0,6048 m³/Kg
• Dados: 1TR = 3.024 Kcal/h

Nos termos da Norma Brasileira ABNT NBR 16.401-3 (Instalações de ar condicionado – Sistemas Centrais e Unitários. Parte 3: Qualidade do ar interior), numere a COLUNA II de acordo com a COLUNA I associando os termos apresentados às respectivas definições.

Assinale a alternativa que apresenta a sequência de números CORRETA.

A Evacuação é um dos processos mais importantes em refrigeração. No circuito frigorígeno, a função da evacuação é remover o ar e a água antes de se efetuar a carga de fluido refrigerante.

Um circuito que não tenha sido corretamente evacuado apresentará os seguintes problemas, EXCETO

Os Dispositivos de Expansão são basicamente redutores de pressão e controladores do fluxo do fluido refrigerante liquefeito no condensador para o evaporador. Nos equipamentos de refrigeração e climatização comercial, o dispositivo de expansão mais utilizado é a Válvula de Expansão Termostática (VET) que faz a regulagem ou dosagem do fluido líquido para o evaporador.

Essa regulagem é feita em virtude da temperatura do fluido refrigerante ―vapor‖ que sai

O conteúdo de uma estratégia de produção trata da importância dos objetivos de desempenho para a produção. A esse respeito, considere os seguintes fatores.

I. Atividades dos concorrentes da organização

II. Etapa do seu ciclo de vida em que se encontram os produtos e os serviços

III. Grupos de clientes específicos da organização

Na determinação dos objetivos de desempenho

A denominada programação para trás consiste em iniciar a realização de um trabalho no último momento possível sem que ele tenha atrasos.

Analise as seguintes afirmativas concernentes às vantagens da programação para trás e assinale a alternativa INCORRETA.

Indique a seguir o sistema de informação responsável por dar suporte a atividades repetitivas vitais e ao pessoal administrativo em praticamente qualquer área funcional.
