A tabela acima representa a estrutura do quadro de dados do protocolo de enlace HDLC, com seus campos correspondentes. Os campos não identificados (1), (2) e (3) correspondem, respectivamente, a:

CAMPOS

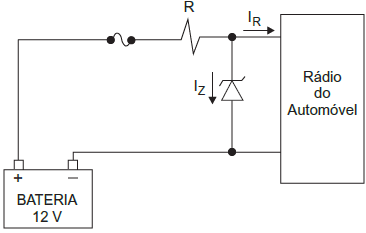

Um técnico amador decidiu adaptar um rádio que opera com tensão nominal de entrada de 6 V, num automóvel com bateria de 12 V. Para tal, ele utilizou este dispositivo com um Diodo Zenner de 6 V, como mostra a figura abaixo.

Considere que, para o diodo Zenner operar com sua tensão nominal na região linear, a corrente I_Z mínima é de 0,2 A e, a máxima, de 0,6 A. Quanto ao rádio, este consome a corrente I_R de 0,6 A quando opera no volume máximo e 0,2 A no mínimo. Que valor do resistor R, em ohms, o técnico deverá usar para que o rádio opere normalmente?

As afirmativas abaixo se relacionam com o padrão IEEE 802.3.

I - O código de linha do tipo Manchester é utilizado no padrão 802.3 .

II - Além de possibilitar o tráfego de dados ponto a ponto, é possível, através do padrão 802.3, executar uma transmissão multicast e broadcast.

III - O tamanho mínimo do quadro (frame) do padrão 802.3 é de 128 bytes mais os 5 bytes do preâmbulo (preambule) e 2 bytes referentes ao início de quadro (SoF).

IV - O padrão GIGAETHERNET (802.3z) pode trabalhar em full-duplex ou em half-duplex, porém apenas neste último torna-se necessária a utilização do protocolo de acesso CSMA/CD.

São corretas, apenas, as afirmativas:

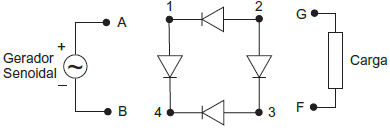

A figura acima mostra três elementos: um gerador senoidal, uma estrutura em diodos e uma carga resistiva. Para retificar em onda completa a tensão na carga, as conexões entre os pontos marcados na figura por letras e os números da ponte de diodo deverão ser:

Um sistema de comunicação de dados instalado em uma refinaria não foi adequadamente protegido contra a interferência eletromagnética gerada por máquinas industriais próximas ao cabeamento daquele sistema. A principal degradação no desempenho do sistema, em função daquele tipo de interferência, foi a presença de erros de bits aleatórios em surto, cuja duração também era aleatória e, em média, dezenas de vezes maior que a duração de um bit. Uma técnica capaz de aliviar satisfatoriamente esse problema é a(o):

As afirmativas abaixo se relacionam à comunicação de dados.

I - A modulação 4-QAM fornece uma taxa de transmissão, em bps, maior do que a modulação QPSK.

II - A modulação 8-PSK é menos imune ao ruído do que a modulação 4-PSK.

III - A taxa máxima teórica na qual um sinal digital é transmitido sem erro através de um canal, determinada pelo Teorema de Shannon, depende apenas da relação sinal-ruído na recepção.

IV - Na modulação QAM, a informação está apenas na amplitude da portadora.

É(São) correta(s), apenas, a(s) a(s) afirmativa(s) :

Um determinado sistema de comunicação digital via rádio opera com uma portadora em 0,75 GHz e modulação BPSK. A taxa de transmissão de dados é de 16 kbps. Cada rádio usa uma antena dipolo de ½ onda sintonizada na freqüência da portadora. O comprimento da antena e a largura de banda mínima necessária para transmissão do sinal sem a distorção causada por interferência intersimbólica, segundo o critério de Nyquist, respectivamente, são:

Com relação à característica de uma antena utilizada em um sistema de transmissão, é correto afirmar que:

Em sistemas de comunicações digitais, um exemplo de técnica de codificação de canal é:

Uma refinaria possui um sistema de comunicação por fibra óptica. Esse sistema apresenta as seguintes características hipotéticas:

• LED transmissor com potência de transmissão de 1W;

• fotodetector que pode detectar em sua entrada apenas potências superiores a 0,5 mW;

• fibra óptica que apresenta em sua saída uma potência no valor igual a ¼ da potência existente em sua entrada.

Baseado nas características acima descritas, a potência transmitida pelo LED, a sensibilidade do fotodetector e a atenuação provocada pela fibra, respectivamente, são:
