Considere um contador hipotético de 3 bits com entradas dadas por Q_A, Q_B e Q_C conforme a tabela verdade abaixo. Deseja-se obter a saída do referido contador para realizar o acionamento de um comando.

Um gerador síncrono possui as seguintes características nominais 100 MVA, 20 kV, X_s = 0,2 pu.

É correto afirmar que a reatância síncrona é

Uma carga de 10 kVA e fator de potência 0,5 (indutivo) é alimentada por uma rede monofásica de 440 V, 60 Hz.

sen(60°) = 0,866 ; cos(60°) = 0,500 ; tg(60°) = 1,732 ; sen(18,19°) = 0,312 ; cos(18,19°) = 0,950 ; tg(18,19°) = 0,328 .

É correto afirmar que a reatância do banco de capacitores que corrige o fator de potência para 0,95 e o valor da capacitância do mesmo é

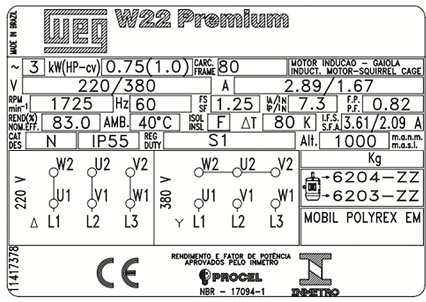

Um motor trifásico de induções apresenta a seguinte placa de identificação:

Com os dados da placa é correto afirmar que

Um motor monofásico com capacitor de partida é representado pela impedância e está ligado em 220 V. A potência reativa desse motor e seu fator de potência são, respectivamente:

Dados:

sen (30°) = 0,5

cos (30°) = 0,87

sen (60°) = 0,87

cos (60°) = 0,5
