A tensão V1 é igual a 3 V.
Provas

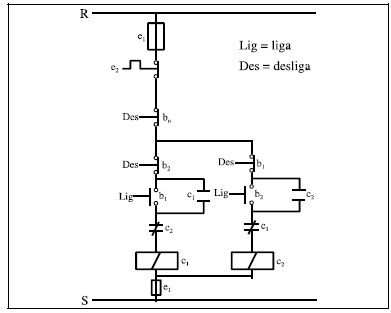

A figura acima ilustra um circuito de comando para reversão do sentido de rotação do eixo de um motor de indução trifásico. Considere-se que as ligações dos circuitos de comando e de força, bem como dos dispositivos associados estejam adequadamente efetuadas e que esses dispositivos associados estejam corretamente ajustados e dimensionados.
Com base nessas informações, julgue os itens subseqüentes.
O dispositivo indicado por e1 tem, no circuito, a função de protegê-lo contra correntes de curto-circuito.
Provas
A figura acima ilustra um circuito de comando para reversão do sentido de rotação do eixo de um motor de indução trifásico. Considere-se que as ligações dos circuitos de comando e de força, bem como dos dispositivos associados estejam adequadamente efetuadas e que esses dispositivos associados estejam corretamente ajustados e dimensionados.
Com base nessas informações, julgue os itens subseqüentes.
Em condições normais de funcionamento, o motor pode ser desligado manualmente, pressionando-se a botoeira bo.
Provas
A figura acima ilustra um circuito de comando para reversão do sentido de rotação do eixo de um motor de indução trifásico. Considere-se que as ligações dos circuitos de comando e de força, bem como dos dispositivos associados estejam adequadamente efetuadas e que esses dispositivos associados estejam corretamente ajustados e dimensionados.
Com base nessas informações, julgue os itens subseqüentes.
A reversão do sentido de rotação do motor não pode ser efetuada de forma instantânea, visto que o modo como a bobina c2 está conectada implica intertravamento elétrico com a bobina c1.
Provas
Considere que tenha ocorrido uma falta assimétrica em determinada rede de energia elétrica em CA e que os componentes de seqüência zero, positiva e negativa da corrente de falta sejam todas iguais a 2,5 pu. Com relação a essa situação, julgue os itens a seguir.
Faltas bifásicas que envolvem a terra (fase-fase-terra) representam curtos-circuitos assimétricos.
Provas
Considere que tenha ocorrido uma falta assimétrica em determinada rede de energia elétrica em CA e que os componentes de seqüência zero, positiva e negativa da corrente de falta sejam todas iguais a 2,5 pu. Com relação a essa situação, julgue os itens a seguir.
Caso a falta seja do tipo fase-terra (monofásica), a corrente de falta da fase faltosa para a terra será igual a 7,5 pu.
Provas
Considere que tenha ocorrido uma falta assimétrica em determinada rede de energia elétrica em CA e que os componentes de seqüência zero, positiva e negativa da corrente de falta sejam todas iguais a 2,5 pu. Com relação a essa situação, julgue os itens a seguir.
O tipo de falta descrito não pode ser trifásico.
Provas
Os sistemas de transmissão e de distribuição permitem a transmissão da energia elétrica das usinas geradoras aos centros de carga, onde ocorre o consumo final. As usinas e os centros de carga, em geral, encontram-se separados geograficamente por longas distâncias. A respeito desse assunto, julgue os itens seguintes.
Provas
Os sistemas de transmissão e de distribuição permitem a transmissão da energia elétrica das usinas geradoras aos centros de carga, onde ocorre o consumo final. As usinas e os centros de carga, em geral, encontram-se separados geograficamente por longas distâncias. A respeito desse assunto, julgue os itens seguintes.
Para efeito de estudos que sejam realizados em regime permanente, como na avaliação de fluxo de potência, por exemplo, as linhas de transmissão longas são representadas por um circuito-série, no qual um resistor é ligado a um indutor. A modelagem de linhas curtas, além do circuitosérie, requer também a inclusão de capacitores shunts aos dois terminais da linha.
Provas
Com relação a máquinas elétricas, julgue os próximos itens.
O acionamento de elevadores é uma aplicação comum de motores CC do tipo série.
