Para medir-se uma corrente da ordem de 2,1 A com um instrumento de corrente máxima I_g de 0,1 A e g resistência interna R_g de 10 Ω, deve-se usar uma resistência de derivação R_d , conforme o circuito d abaixo. O valor desta resistência R_d será:

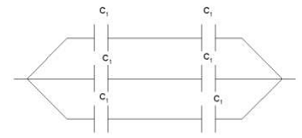

O conjunto de capacitores C₁ de 100 µF, montados da forma abaixo, terá uma capacidade total de:

No circuito abaixo, onde R₁ = 200 Ω , R₃ = 300 Ω, R₄ = 750 Ω , o valor de R₂ que fará o amperímetro indicar zero é:

A corrente no ramo central, entre os pontos A e B, no circuito abaixo, é:

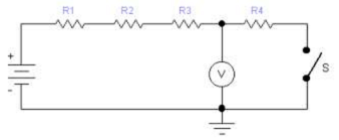

Um circuito com quatro resistências de 1 k Ω em série é alimentado por uma fonte de alimentação de 440 V em corrente contínua, conforme indicado abaixo. Nestas condições, os valores de tensão medidos no voltímetro V com a chave S aberta e fechada são respectivamente:

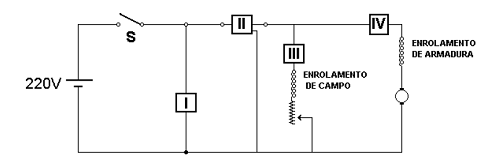

A figura a seguir representa um motor de corrente contínua tipo shunt.

Os elementos I, II, II e IV representam instrumentos de medição.

Marque a alternativa CORRETA.

A figura abaixo mostra o diagrama unifilar do quadro de carga de uma instalação elétrica residencial. A simbologia gráfica empregada é a usualmente adotada para instalações elétricas de baixa tensão. São indicados no diagrama o alimentador e sete circuitos da instalação.

De acordo com o esquema da figura, julgue os itens que se seguem.

I. O disjuntor geral da instalação é de 30 amperes.

II. A seção de todos os condutores dos circuitos é igual a 10mm².

III. O diâmetro do eletroduto do alimentador é igual a 19 mm.

Está correto o que se afirma em

No circuito abaixo, para que a lâmpada acenda, o terminal porta deverá ser polarizado com:
