Os dados dos ensaios em curto circuito e em vazio de um transformador monofásico são apresentados nas tabelas a seguir:
Ensaio em vazio Grandeza Valor P₀ 4 kW V₀ 440 V I₀ 2 A
Ensaio em curto circuito Grandeza Valor P_cc 2,5 kW V_cc 30V I_cc 100 A
Sabendo-se que o transformador é posto em operação com uma sobrecarga de 20%, suas perdas, em W, são aproximadamente iguais a

A tensão nominal nos primários de um determinado transformador monofásico é 10 vezes maior que a tensão em seu secundário. A impedância de carga relacionada à tensão e à corrente no secundário desse transformador é de Z₂ = 2 + j3,5 Ω.
O valor da impedância equivalente Z₁ relacionada ao primário, em Ω, é:

Um motor síncrono trifásico, ligado em Y, 60 Hz, X_s = 0,22 Ω e resistência de armadura desprezível, opera nas seguintes condições:
• corrente de linha: 50 A (puramente capacitiva); • tensão de linha: 760 V.

A curva de magnetização do motor pode ser aproximada pela seguinte expressão: V_T (I_f) = 150.I_f, onde V_T é a tensão terminal e I_f é a corrente de campo.

Diante do exposto, a corrente de campo, em ampères, é aproximadamente de

Uma carga do tipo impedância constante, que possui uma resistência de 10 ohms e indutância de 0,1 H, é alimentada por uma fonte de tensão ideal senoidal de 50 Hz.
A impedância da carga vista pela fonte é, em ohms,

Considere um motor de indução trifásico que, ao ser acionado com partida direta, tem um conjugado de partida C1.
Considere agora que o mesmo motor foi acionado com partida a chave estrela-triângulo, produzindo um conjugado de partida C2.
A razão C2/C1 é igual a

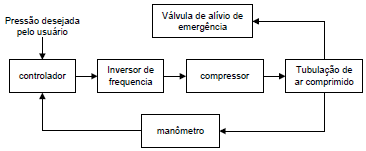

Considere o diagrama de um processo industrial em que se deseja manter a pressurização de um sistema de ar comprimido dentro de limites aceitáveis de funcionamento.


Assinale a opção que indica o dispositivo de medição.

Considere os seguintes diagramas ladder que representam um programa de CLP a seguir.

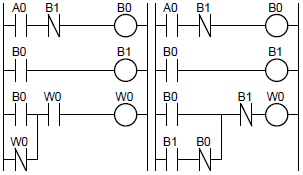

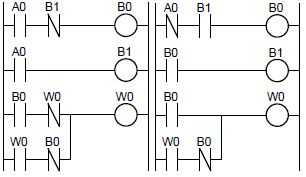

DIAGRAMA 1 DIAGRAMA 2
DIAGRAMA 3
DIAGRAMA 4 DIAGRAMA 5
Considere ainda que o A0 é o contato de uma botoeira, W0 é a bobina que energiza um determinado equipamento e B0 e B1 são bobinas auxiliares.
Assinale a opção que indica o diagrama que representa adequadamente o programa que liga/desliga um determinado equipamento utilizando apenas uma única botoeira.

Considere o diagrama ladder de um CLP a seguir.


em que X0 e X1 são, respectivamente, os contatos de botoeiras de ligamento e desligamento e a saída Y0 aciona um determinado equipamento.
O diagrama acima apresentado é um programa de liga/desliga com

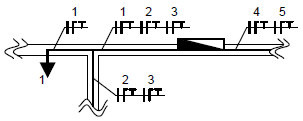

Considere um recorte de um projeto de instalação elétrica de baixa tensão a seguir.


Sabe-se que o circuito 1 alimenta somente um chuveiro de 3300W em 220V.
Considere ainda as tabelas 1 e 2.
Tabela 1: capacidade de condução de corrente (A)
Seção nominal (mm²) 2 condutores carregados 3 condutores carregados 1,0 14 13 1,5 18,5 16,5 2,5 25 22 4 33 30 6 42 38
Tabela 2: fatores de correção aplicáveis a condutores agrupados
Número de circuitos 1 2 3 4 5 Fator de agrupamento 1,00 0,80 0,70 0,65 0,60
De acordo com as normas de instalações elétricas de baixa tensão, a seção do condutor do circuito 1, em mm² de cobre, deve ser

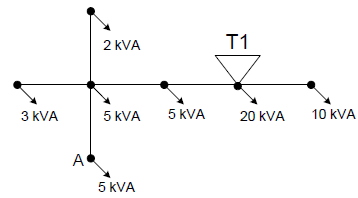

Considere o diagrama a seguir, que representa uma rede aérea secundária trifásica de uma área urbana, alimentada por um transformador T1.


Considere também que a distância entre cada nó é de 30m, que as cargas são trifásicas e que o coeficiente de queda de tensão trifásica do cabo da rede aérea é igual a 2 %/KVA.km.
A queda de tensão entre o transformador e o nó A é de
