Considere um motor de indução trifásico de 10 hp, rendimento de 0,8, e potência aparente de 10360 VA.

O fator de potência desse motor é

Dado: 1 hp = 746 W.

A respeito das características e propriedades dos materiais magnéticos, considere as afirmativas a seguir.

I. Os imãs elementares dos materiais paramagnéticos ficam fortemente orientados no mesmo sentido do campo indutor.
II. Os imãs elementares dos materiais ferromagnéticos ficam majoritariamente orientados no mesmo sentido do campo magnético aplicado e são fortemente atraídos por um ímã.
III. Os imãs elementares dos materiais diamagnéticos ficam fortemente orientados e no mesmo sentido ao do campo indutor.

É correto somente o que se apresenta em

A figura abaixo apresenta um esquema simplificado de uma planta baixo, que apresenta cinco áreas retangulares e uma em forma de L:



Para aplicar o método dos lúmens, a fim de dimensionar a iluminação, o número mínimo de áreas, sem mesclar as áreas já estabelecidas, deve ser igual a

Uma indústria possui três quadros de distribuição de cargas, QD 01, QD 02 e QD 03 com coordenadas e consumos, respectivamente iguais a (1;2), (4;2) e (2;1) e 100 kWh, 120 kWh e 120 kWh.
A fim de obter melhor performance com relação à eficiência energética, o transformador que alimenta esses quadros deve estar localizado nas coordenadas

A respeito do Sistema Radial com Recurso, considere as afirmativas abaixo.

I. Existência de interligações normalmente abertas entre alimentadores adjacentes ou de subestações diferentes, a fim de atender um consumidor.
II. Existência de circuito alimentador que retorna à mesma fonte.
III. O projeto contempla uma reserva de capacidade atendimento em cada circuito, a fim de absorver a carga de outro circuito na eventualidade de defeito.

É correto somente o que se apresenta em

Uma edificação de comprimento e largura iguais a 8 e 6 metros, usa, para proteção contra descargas atmosféricas, o método do ângulo de proteção.
Para realizar a proteção com apenas um captor, considerando o ângulo de proteção igual a 45º , a altura mínima da haste do captor deve ser igual a

Um circuito digital tem A, B e C como entradas. A sua saída é dada pela função:

A função F pode ser representada por

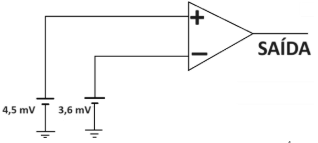

A figura abaixo apresenta um amplificador operacional, onde duas fontes estão ligadas a ele. Uma de 4,5 mV, com seu polo positivo ligado ao ponto positivo do amplificador e outra de 3,6 mV com seu polo positivo ligado ao ponto negativo do amplificador:



Sabendo-se que o ganho desse amplificador é de 10⁴ , a saída apresentará uma tensão de

O lado primário de um banco de transformadores monofásicos na configuração estrela está conectado a um setor do sistema elétrico com 400 kV de tensão de linha. As tensões primárias dos transformadores monofásicos são iguais a (400/√3) kV. A tensão de base adotada no setor onde se encontra o lado primário do transformador é igual a 400 kV.
A tensão em p.u. no setor conectado ao secundário do transformador é igual a

A frequência do rotor de uma máquina de indução trifásica de 4 pólos e escorregamento de 0,02 alimentado por uma fonte trifásica senoidal de 80 Hz, é igual a
